GB/T 902.4 PS型带法兰的螺纹螺柱
工艺：
详细信息

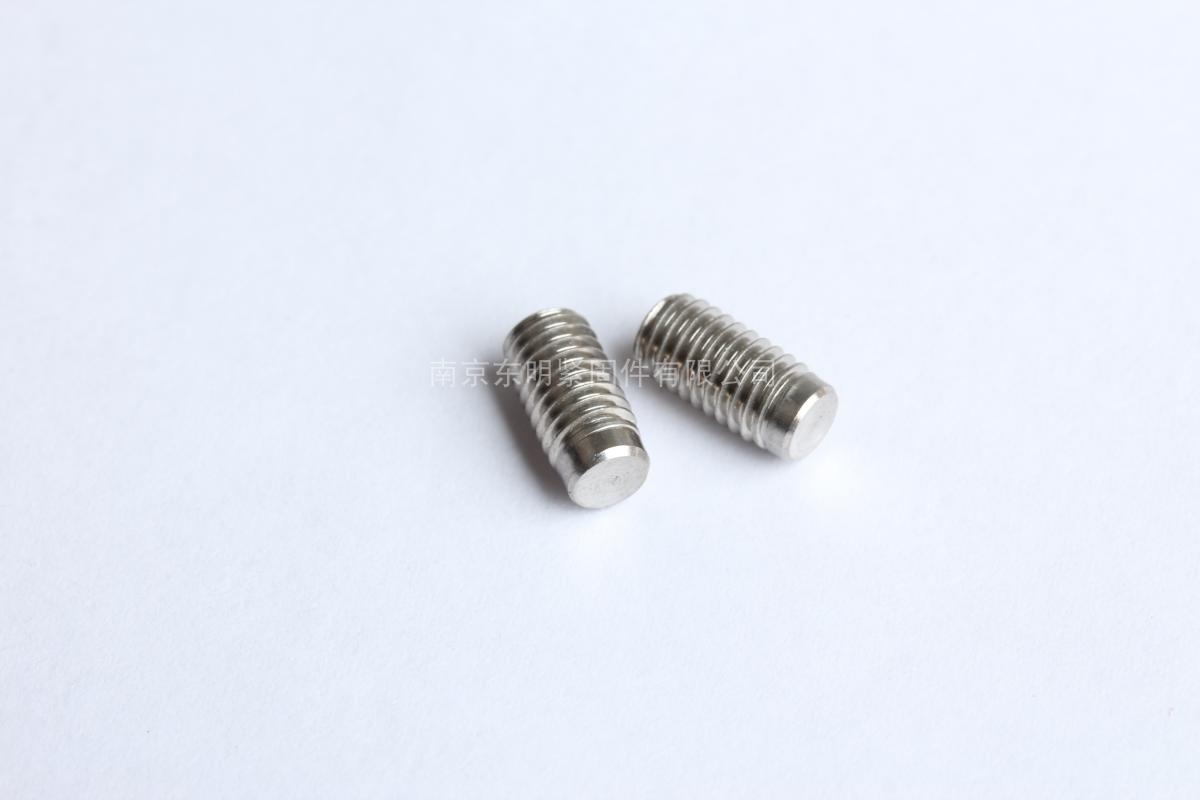

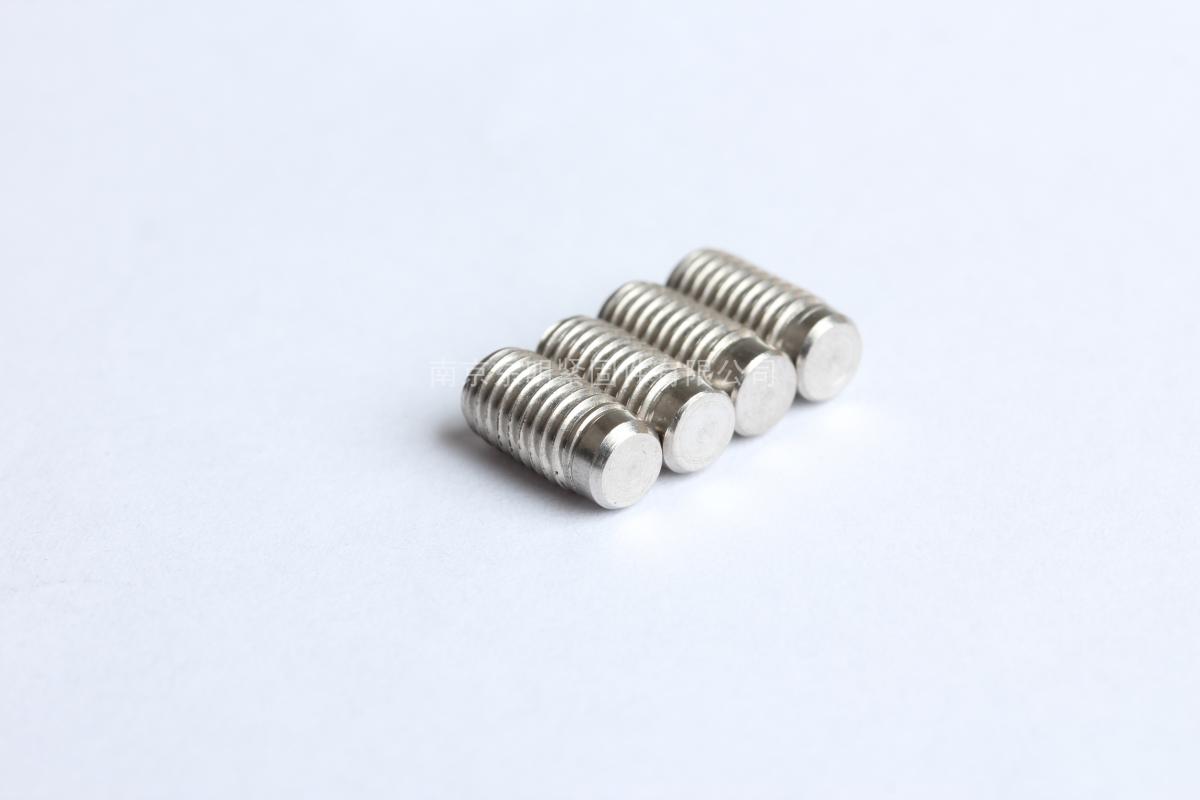

GB/T 902.4 PS型带法兰的螺纹螺柱
将金属螺柱或类似的其他金属部件（栓、钉等）焊接到工件（一般为板件）上去的方法称为螺柱焊，此处用于焊接的螺柱称为焊接螺柱。
材质、等级：304、碳钢、铝合金等材质
表面处理：不锈钢本色、碳钢镀铜、碳钢本色、铝合金本色等。
焊接螺柱分类：储能焊、长周期拉弧焊、短周期拉弧焊、手工焊接等。
南京东明紧固件有限公司专业销售焊接螺柱等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

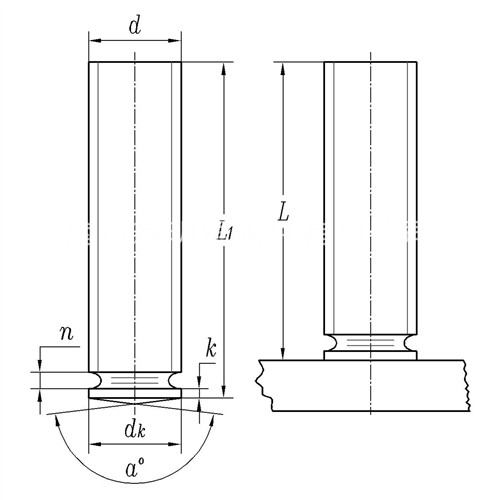

| 螺纹规格 | M3 | M4 | M5 | M6 | M8 | M10 | |
| d | |||||||
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk | 最大值 | 4.2 | 5.2 | 6.2 | 7.2 | 9.2 | 11.2 |
| 最小值 | 3.8 | 4.8 | 5.8 | 6.8 | 8.8 | 10.8 | |
| k | 最大值 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| 最小值 | 0.7 | 0.7 | 0.7 | 0.7 | 0.8 | 0.8 | |
| n | 最大值 | 0.6 | 0.6 | 1 | 1 | 1.5 | 2 |
| a | 166° | 166° | 166° | 166° | 166° | 166° | |
| ①,L1: | |||||||
| M3：6、8、10、12、16、20 | |||||||
| M4：8、10、12、16、20、25 | |||||||
| M5：10、12、16 | |||||||
| M6：20、25、30 | |||||||
| M8：12、16、20、25、30、35、40 | |||||||
| M10：16、20、25、30、35、40 | |||||||
