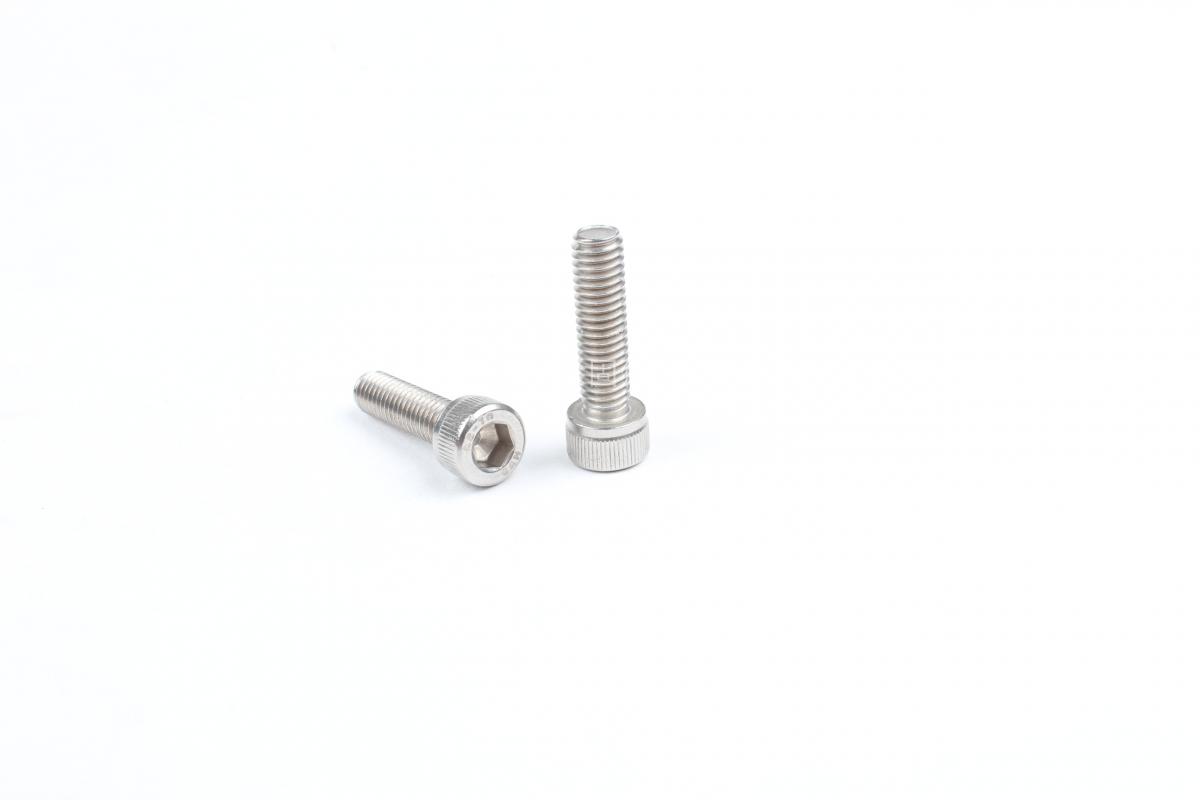

ASME B 18.3 - 2003(R2008) 内六角圆柱头螺钉 [Table 1A]

工艺：

详细信息

ASME B 18.3 - 2003(R2008) 内六角圆柱头螺钉 [Table 1A]



材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。



表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。



盐雾时间：可做48H、72H、120H、240H等。



可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

公称直径 0# 1# 2# 3# 4# 5# 6# 8# 10# 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2 2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4
d 螺纹直径 0.060 0.073 0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.313 0.375 0.438 0.500 0.625 0.750 0.875 1.000 1.125 1.250 1.375 1.500 1.750 2.000 2.250 2.500 2.750 3.000 3.250 3.500 3.750 4.000
PP 粗牙/UNC - 64.0 56.0 48.0 40.0 40.0 32.0 32.0 24.0 20.0 18.0 16.0 14.0 13.0 11.0 10.0 9.0 8.0 7.0 7.0 6.0 6.0 5.0 4.5 4.5 4.0 4.0 4.0 4.0 4.0 4.0 4.0
细牙/UNF 80.0 72.0 64.0 56.0 48.0 44.0 40.0 36.0 32.0 28.0 24.0 24.0 20.0 20.0 18.0 16.0 14.0 12.0 12.0 12.0 12.0 12.0 - - - - - - - - - -
超细牙/UNEF - - - - - - - - - 32.0 32.0 32.0 28.0 28.0 24.0 20.0 20.0 20.0 18.0 18.0 18.0 18.0 - - - - - - - - - -
ds 最大值=公称 0.060 0.073 0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.313 0.375 0.438 0.500 0.625 0.750 0.875 1.000 1.125 1.250 1.375 1.500 1.750 2.000 2.250 2.500 2.750 3.000 3.250 3.500 3.750 4.000
最小值 0.0568 0.0695 0.0822 0.0949 0.1075 0.1202 0.1329 0.1585 0.1840 0.2435 0.3053 0.3678 0.4294 0.4919 0.6163 0.7406 0.8647 0.9886 1.1086 1.2336 1.3568 1.4818 1.7295 1.9780 2.2280 2.4762 2.7262 2.9762 3.2262 3.4762 3.7262 3.9762
dk 最大值 0.096 0.118 0.140 0.161 0.183 0.205 0.226 0.270 0.312 0.375 0.469 0.562 0.656 0.750 0.938 1.125 1.312 1.500 1.688 1.875 2.062 2.250 2.625 3.000 3.375 3.750 4.125 4.500 4.875 5.250 5.625 6.000
最小值 0.091 0.112 0.134 0.154 0.176 0.198 0.218 0.262 0.303 0.365 0.457 0.550 0.642 0.735 0.921 1.107 1.293 1.479 1.665 1.852 2.038 2.224 2.597 2.970 3.344 3.717 4.090 4.464 4.837 5.211 5.584 5.958
k 最大值 0.060 0.073 0.086 0.099 0.112 0.125 0.138 0.164 0.190 0.250 0.312 0.375 0.438 0.500 0.625 0.750 0.875 1.000 1.125 1.250 1.375 1.500 1.750 2.000 2.250 2.500 2.750 3.000 3.250 3.500 3.750 4.000
最小值 0.057 0.070 0.083 0.095 0.108 0.121 0.134 0.159 0.185 0.244 0.306 0.368 0.430 0.492 0.616 0.740 0.864 0.988 1.111 1.236 1.360 1.485 1.734 1.983 2.232 2.481 2.730 3.979 3.228 3.478 3.727 3.976
s 公称 0.050 0.062 0.078 0.078 0.094 0.094 0.109 0.141 0.156 0.188 0.250 0.312 0.375 0.375 0.500 0.625 0.750 0.750 0.875 0.875 1.000 1.000 1.250 1.500 1.750 1.750 2.000 2.250 2.250 2.750 2.750 3.000
t 最小值 0.025 0.031 0.038 0.044 0.051 0.057 0.064 0.077 0.090 0.120 0.151 0.182 0.213 0.245 0.307 0.370 0.432 0.495 0.557 0.620 0.682 0.745 0.870 0.995 1.120 1.245 1.370 1.495 1.620 1.745 1.870 1.995
b 最小值 0.50 0.62 0.62 0.62 0.75 0.75 0.75 0.88 0.88 1.00 1.12 1.25 1.38 1.50 1.75 2.00 2.25 2.50 2.81 3.12 3.44 3.75 4.38 5.00 5.62 6.25 6.88 7.50 8.12 8.75 9.38 10.00
