GB/ T 70.2 - 2015 内六角平圆头螺钉

工艺：

详细信息

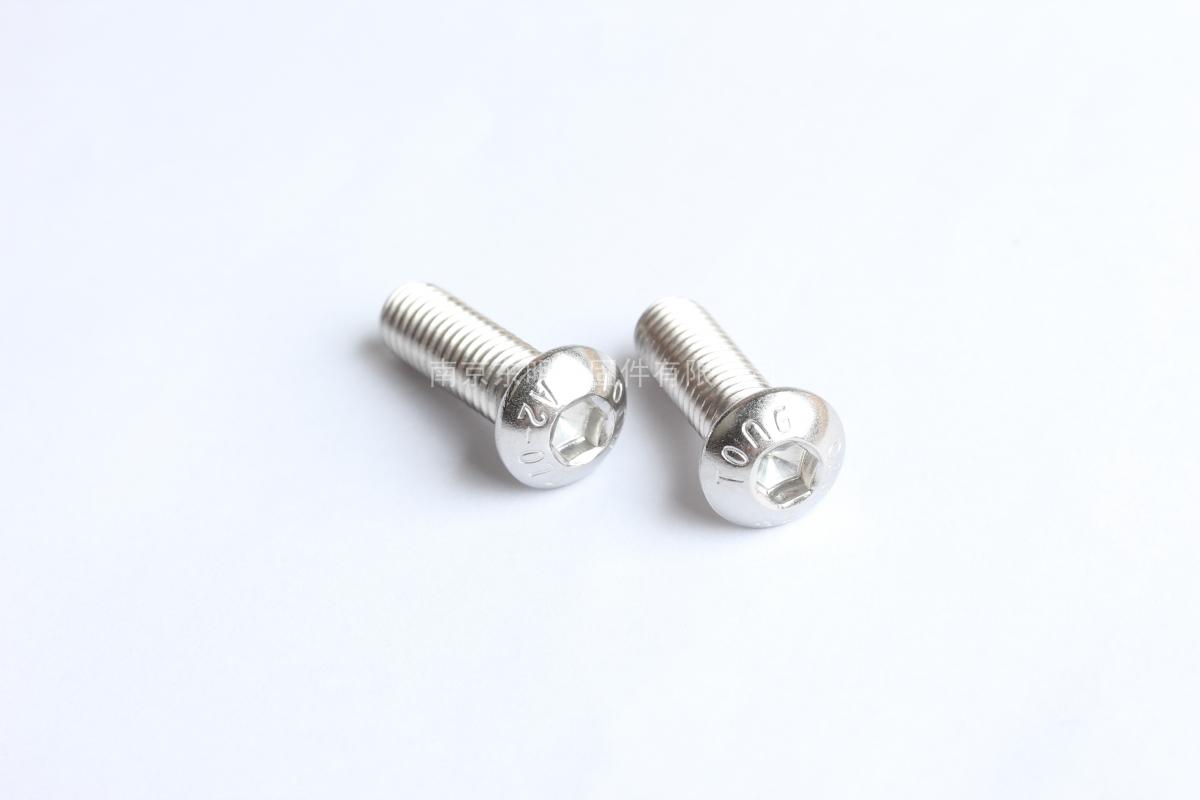

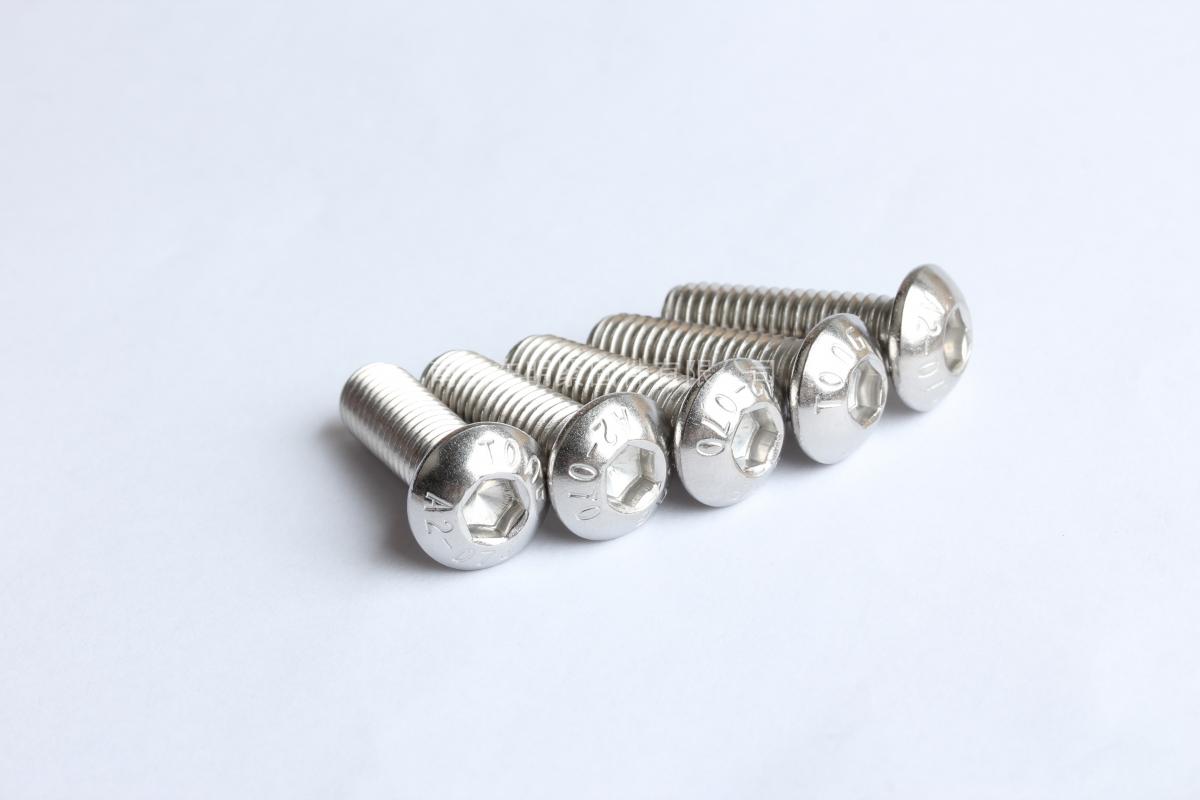

GB/ T 70.2 - 2015 内六角平圆头螺钉



材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。



表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。



盐雾时间：可做48H、72H、120H、240H等。



可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

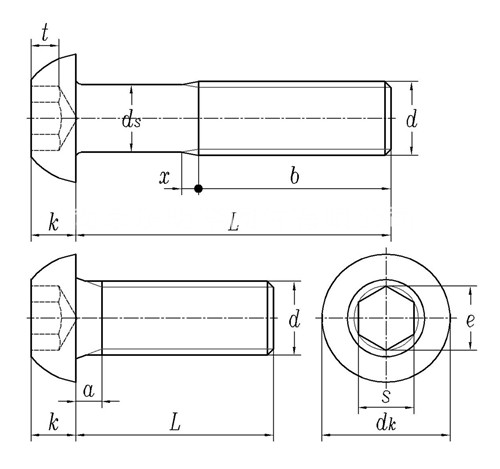

公称直径 M3 M4 M5 M6 M8 M10 M12 M16
P 螺距 0.5 0.7 0.8 1 1.25 1.5 1.75 2
b ≈ 18 20 22 24 28 32 36 44
dk 最大值 5.7 7.6 9.5 10.5 14 17.5 21 28
最小值 5.4 7.24 9.14 10.07 13.57 17.07 20.48 27.48
ds 最大值 3 4 5 6 8 10 12 16
最小值 2.86 3.82 4.82 5.82 7.78 9.78 11.73 15.73
k 最大值 1.65 2.2 2.75 3.3 4.4 5.5 6.6 8.8
最小值 1.4 1.95 2.5 3 4.1 5.2 6.24 8.44
s 公称 2 2.5 3 4 5 6 8 10
最大值 2.08 2.58 3.08 4.095 5.14 6.14 8.175 10.175
最小值 2.02 2.52 3.02 4.02 5.02 6.02 8.025 10.025
t 最小值 1.04 1.3 1.56 2.08 2.6 3.12 4.16 5.2
最小拉力载荷 N - 8.8级 ① 3220 5620 9080 12900 23400 37100 53900 100000
最小拉力载荷 N - 10.9级 ① 4180 7300 11800 16700 30500 48200 70200 130000
最小拉力载荷 N - 12.9级 ① 4910 8560 13800 19600 35700 56600 82400 154000
最小拉力载荷 N - 70 ② 2810 4910 7950 11200 20400 32400 47200 87900
最小拉力载荷 N - 80 ② 3220 5620 9080 12900 23400 37100 53900 100000
①,GB/T 3098 . 1 规定值Fm.min 的80%。
②,GB/T 3098 . 6 规定值Fm.min 的80% 。
