GB/T 900 双头螺柱 b1=2d

工艺:

详细信息

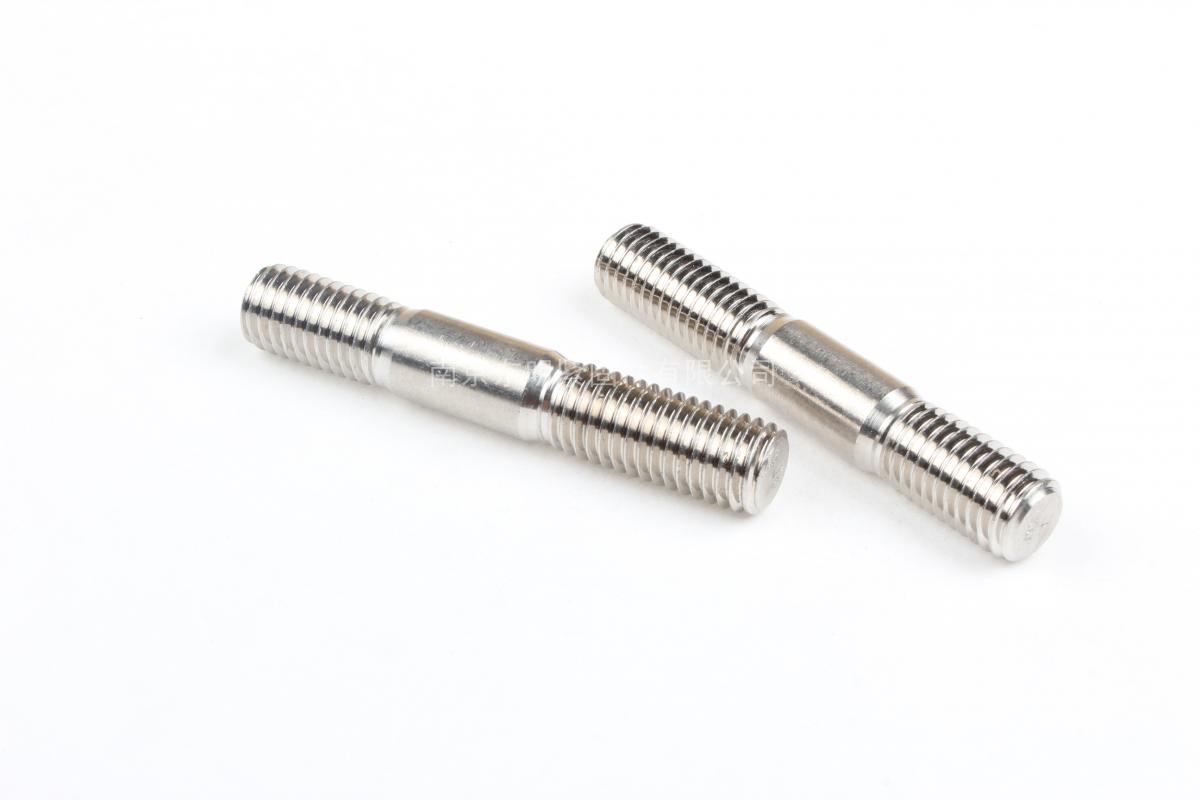

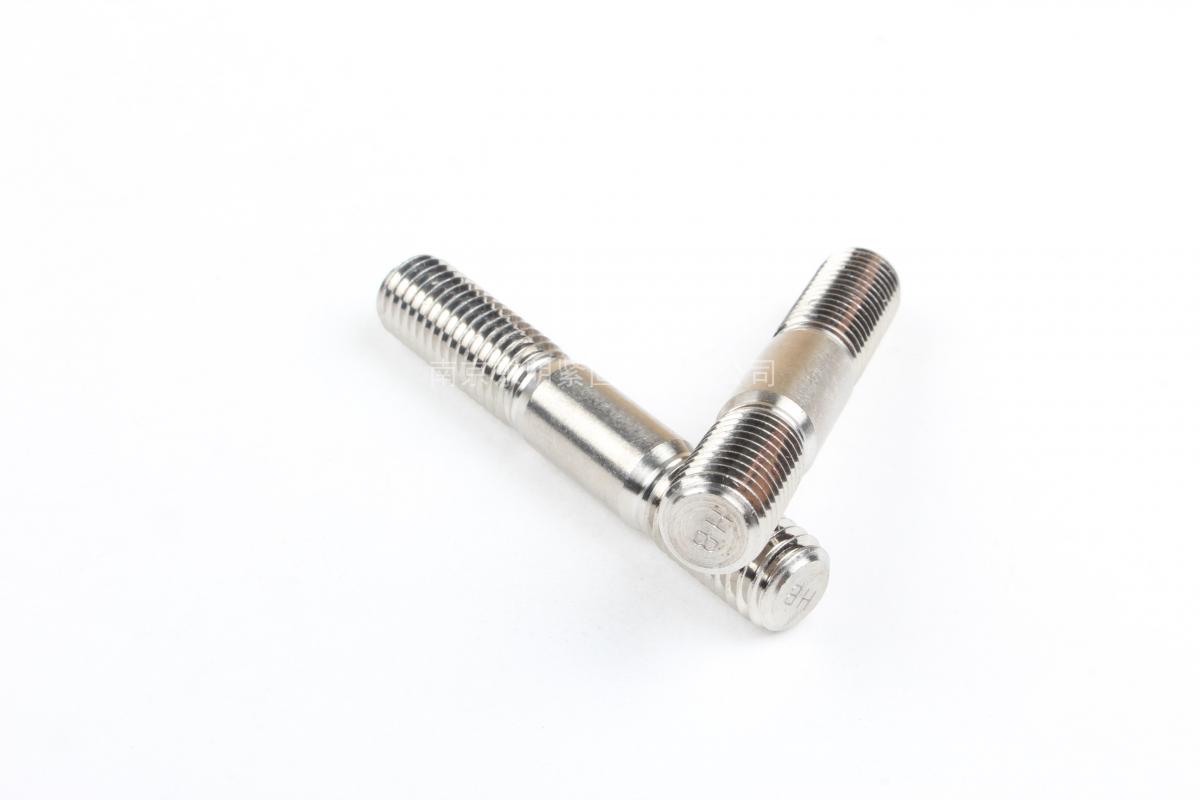

GB/T 900 双头螺柱 b1=2d



材质、等级:304、316、B7、B8、L7、双相不锈钢等特殊材质美标、国标、德标的双头螺柱和牙棒等。



表面处理:不锈钢本色、碳钢本色、等。



南京东明紧固件有限公司专业销售双头螺柱等,如需技术选型及参数请联系客服。



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428



手机咨询:13584080500

公称直径 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 M48
P 螺距 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 5
bm 公称 4 5 6 8 10 12 16 20 24 28 32 36 40 44 48 54 60 66 72 78 84 96
最小值 3.4 4.4 5.4 7.25 9.25 11.1 15.1 18.95 22.95 26.95 30.75 34.75 38.75 42.75 46.75 52.5 58.5 64.5 70.5 76.5 82.25 94.25
最大值 4.6 5.6 6.6 8.75 10.75 12.9 16.9 21.05 25.05 29.05 33.25 37.25 41.25 45.25 49.25 55.5 61.5 67.5 73.5 79.5 85.75 97.75
ds 最大值 2 2.5 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 39 42 48
最小值 1.75 2.25 2.75 3.7 4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38 41.38 47.38

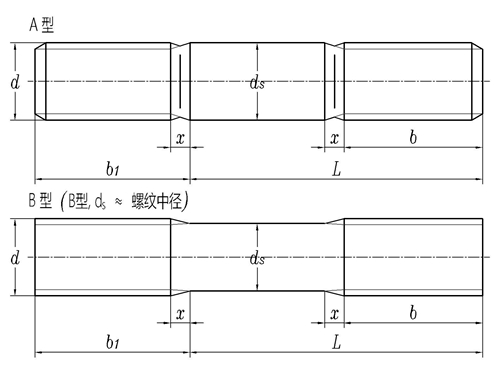

①,P-粗牙螺距
Xmax=2.5P
ds约等于螺纹中经(仅适用于B型)
允许采用细牙螺纹或过渡配合螺纹
当b-bm≤5mm时,旋螺母一段应制成倒圆端,或在端面中心制出凹点
