DIN 906 - 2012 内六角套筒管塞. 锥形螺纹

工艺：

详细信息

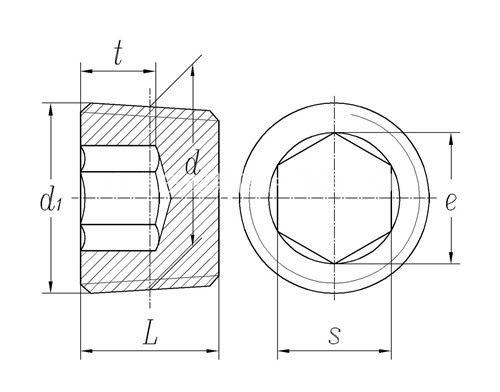

DIN 906 - 2012 内六角套筒管塞. 锥形螺纹



喉塞是一种装在管道或螺纹上，主要起到堵塞作用的部件。主要是防止管道内的液体、气体等泄露。



材质、等级：304不锈钢、316不锈钢等，具有不生锈、耐腐蚀、硬度高等优点，可以大大提高使用寿命。



喉塞形状来分：有内六角喉塞、内六角圆柱头喉塞、六角头螺塞等。标准：DIN906、DIN908、DIN910等。



南京东明紧固件有限公司专业销售喉塞等，如需技术选型及参数请联系客服。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428



手机咨询：13584080500

公称直径 M8 M10 M12 - M14 M16 - M18 M20 - M22 M24 M26 M27 M30 M33 M36 M38 M39 M42 M45 M48 M52 M56 M60
P 螺距 1 1 1.5 - 1.5 1.5 - 1.5 1.5 - 1.5 1.5 1.5 - 1.5 - 1.5 1.5 - 1.5 1.5 1.5 1.5 - -
螺距 - - - - - - - - - - - - - 2 2 2 2 - 2 2 2 2 2 2 2
d 管螺纹/R - 1/8 - 1/4 - - 3/8 - - 1/2 - - - 3/4 - 1 - - - 1 1/4 - 1 1/2 - - -
L 公称 (js16) 8 8 10 10 10 10 10 10 10 10 10 12 12 12 12 12 15 15 15 18 18 20 20 22 22
最大值 8.45 8.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 10.45 12.55 12.55 12.55 12.55 12.55 15.55 15.55 15.55 18.55 18.55 20.65 20.65 22.65 22.65
最小值 7.55 7.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 11.45 11.45 11.45 11.45 11.45 14.45 14.45 14.45 17.45 17.45 19.35 19.35 21.35 21.35
s 公称 (D12) 4 5 6 7 7 8 8 8 10 10 10 12 12 12 17 17 19 19 19 22 22 24 24 32 32
最大值 4.15 5.15 6.15 7.19 7.19 8.19 8.19 8.19 10.19 10.19 10.19 12.23 12.23 12.23 17.23 17.23 19.275 19.275 19.275 22.275 22.275 24.275 24.275 32.33 32.33
最小值 4.03 5.03 6.03 7.04 7.04 8.04 8.04 8.04 10.04 10.04 10.04 12.05 12.05 12.05 17.05 17.05 19.065 19.065 19.065 22.065 22.065 24.065 24.065 32.08 32.08
t 最小值 4 4 5 5 5 5 5 5 5 5 5 6 6 6 6 6 7.5 7.5 7.5 11.5 11.5 11.5 11.5 13 13
千件重kg 2.1 3.4 6.1 7 8.1 11 12.2 14.6 17.6 19 22 30.8 38.6 40.2 44 57.5 85.2 94.4 103 135 167 214 253 274 350
①,e min ≈ 1.14 s min
