GB/T 12617.2 - 2006 开口型沉头抽芯铆钉 30级
工艺：
详细信息

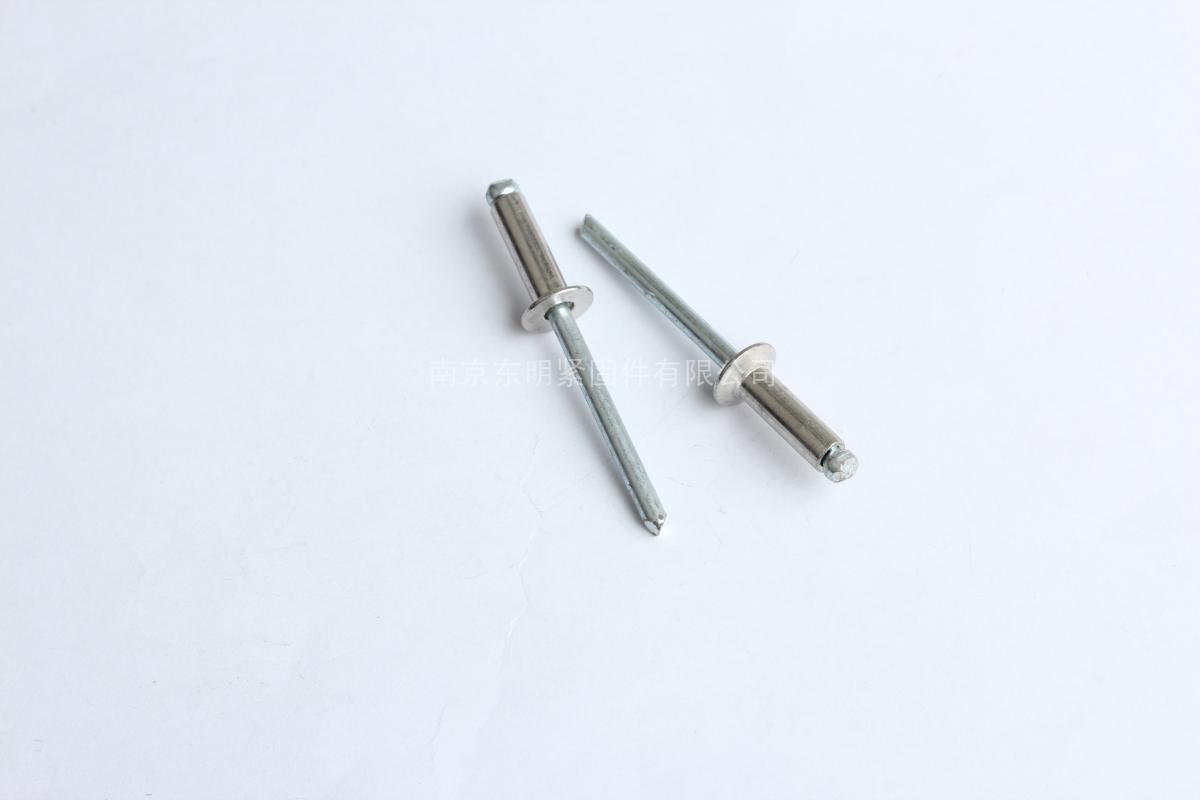

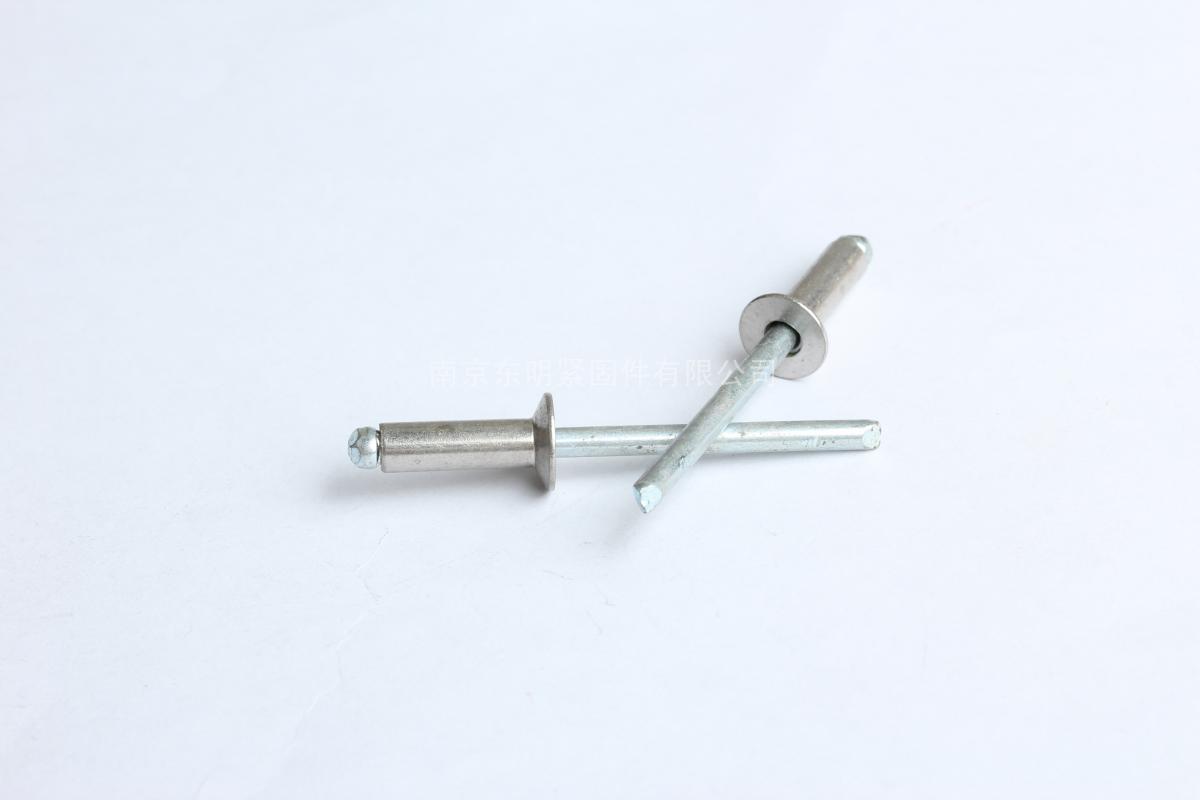

GB/T 12617.2 - 2006 开口型沉头抽芯铆钉 30级
材质、等级：（钉芯+钉帽）碳钢+碳钢、碳钢+铝合金、铝合金+铝合金、碳钢+不锈钢、不锈钢304+不锈钢304
表面处理：蓝白锌、不锈钢本色、铝合金阳极氧化（红、绿、蓝等彩色）
盐雾时间：可做72H、144H等，特殊盐雾需要和客服人员进行沟通确认。
南京东明紧固件有限公司专业销售抽芯铆钉等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

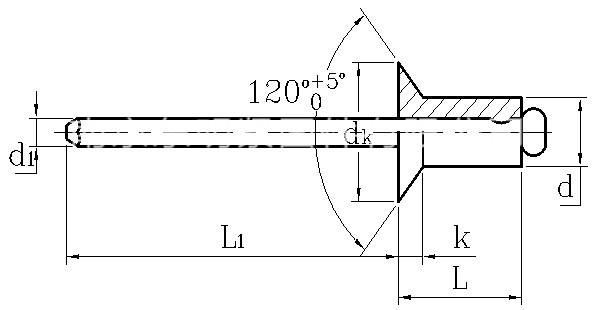

| 公称直径 d | Φ2.4 | Φ3 | Φ3.2 | Φ4 | Φ4.8 | Φ5 | Φ6 | Φ6.4 | |
| d | 最大值 | 2.48 | 3.08 | 3.28 | 4.08 | 4.88 | 5.08 | 6.08 | 6.48 |
| 最小值 | 2.25 | 2.85 | 3.05 | 3.85 | 4.65 | 4.85 | 5.85 | 6.25 | |
| dk | 最大值 | 5 | 6.3 | 6.7 | 8.4 | 10.1 | 10.5 | 12.6 | 13.4 |
| 最小值 | 4.2 | 5.4 | 5.8 | 6.9 | 8.3 | 8.7 | 10.8 | 11.6 | |
| k | 最大值 | 1 | 1.3 | 1.3 | 1.7 | 2 | 2.1 | 2.5 | 2.7 |
| d1 | 最大值 | 1.5 | 2.15 | 2.15 | 2.8 | 3.5 | 3.5 | 3.4 | 4 |
| L1 | 最小值 | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 |
| 剪切载荷(min) | 650 | 950 | 1100 | 1700 | 2900 | 3100 | 4300 | 4900 | |
| 拉力载荷(min) | 700 | 1100 | 1200 | 2200 | 3100 | 4000 | 4800 | 5700 | |
| 钉芯载荷(max) | 2000 | 3200 | 4000 | 5800 | 7500 | 8000 | 12500 | 13000 | |
| 钉头保持试验载荷/N | 30 | 35 | 35 | 40 | 45 | 45 | 50 | 50 | |
