NF E 25-510 - 2008 碟形弹簧垫圈(螺栓锁紧连接件用锥面固定垫圈

工艺：

详细信息

NF E 25-510 - 2008 碟形弹簧垫圈(螺栓锁紧连接件用锥面固定垫圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

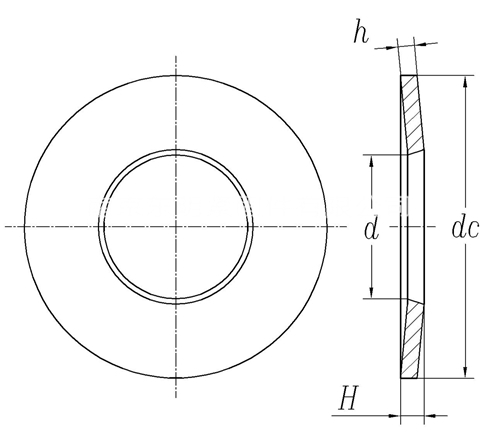

公称直径 d Φ5 Φ5 Φ6 Φ6 Φ6 Φ8 Φ8 Φ8 Φ10 Φ10 Φ10 Φ12 Φ12 Φ14 Φ16 Φ16 Φ20 Φ20
d 最大值 5.6 5.6 6.76 6.76 6.76 8.76 8.76 8.76 10.93 10.93 10.93 13.43 13.43 15.43 17.43 17.43 21.52 21.52
最小值 5.3 5.3 6.4 6.4 6.4 8.4 8.4 8.4 10.5 10.5 10.5 13 13 15 17 17 21 21
dc 公称 18 15 12 14 18 16 18 22 20 22 27 24 30 28 32 39 38 45
最大值 18.35 15.35 12.35 14.35 18.35 16.35 18.35 22.42 20.42 22.42 27.42 24.42 30.42 28.42 32.5 39.5 38.5 45.5
最小值 17.57 14.57 11.57 13.57 17.57 15.57 17.57 21.48 19.48 21.48 26.48 23.48 29.48 27.48 31.5 38.5 37.5 44.5
h 公称 1.2 1.4 1.4 1.5 1.7 1.9 2 2.2 2.2 2.4 2.8 2.8 3.2 3 3.4 3.6 4 4.4
最大值 1.24 1.44 1.44 1.55 1.75 1.95 2.05 2.25 2.25 2.45 2.86 2.86 3.26 3.06 3.47 3.67 4.07 4.47
最小值 1.16 1.36 1.36 1.45 1.65 1.85 1.95 2.15 2.15 2.35 2.74 2.74 3.14 2.94 3.33 3.53 3.93 4.33
H 最大值 1.8 2.1 2 2.2 2.4 2.6 2.7 3 3.1 3.3 3.7 3.6 4.2 3.9 4.3 4.7 5.1 6.4
最小值 1.5 1.8 1.7 1.9 2.1 2.3 2.4 2.6 2.7 2.9 3.3 3.2 3.8 3.5 3.9 4.3 4.7 5.9
