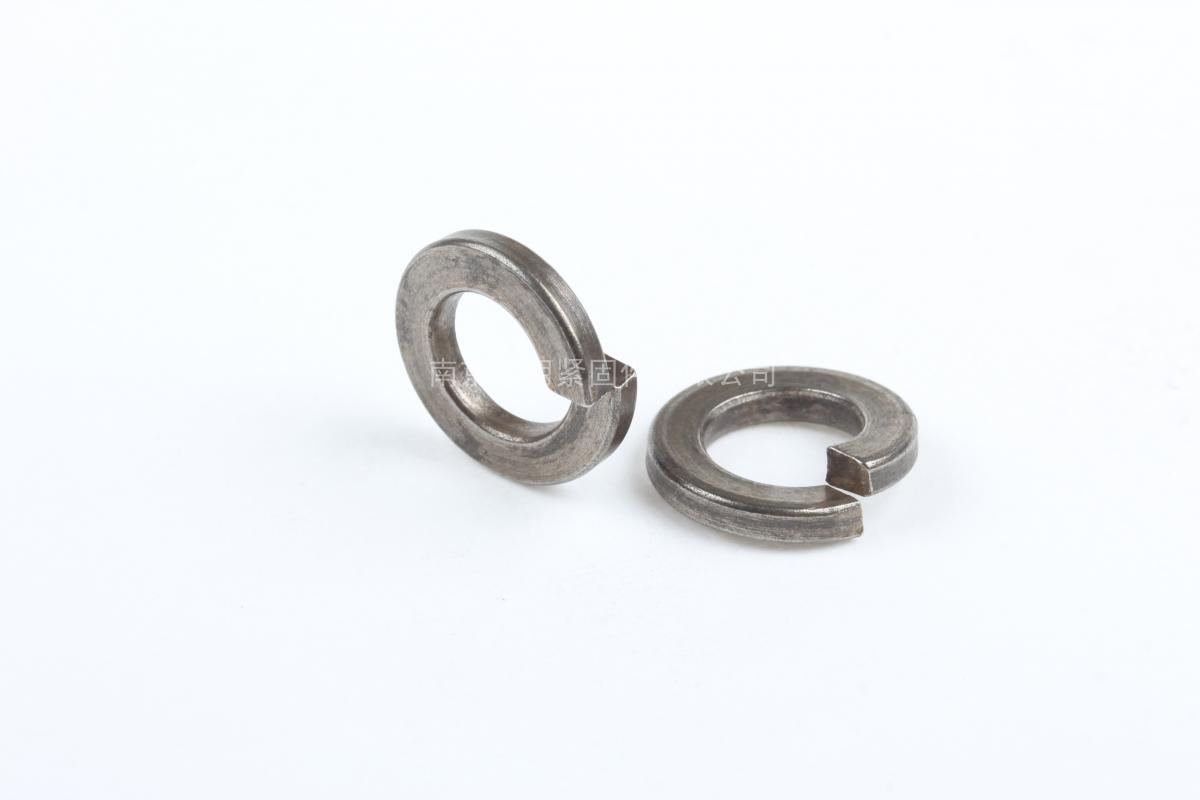

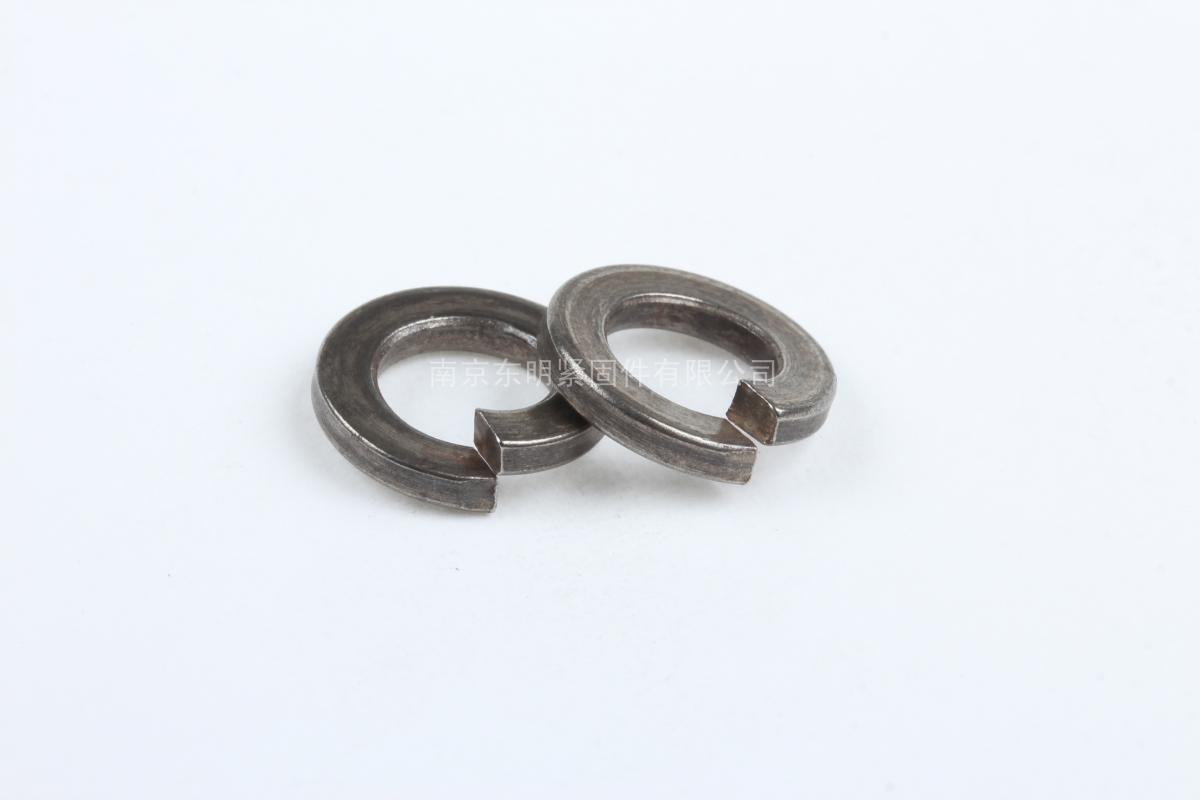

GB/T 9074.26 - 1988 组合件用弹簧垫圈
详细信息
GB/T 9074.26 - 1988 组合件用弹簧垫圈
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

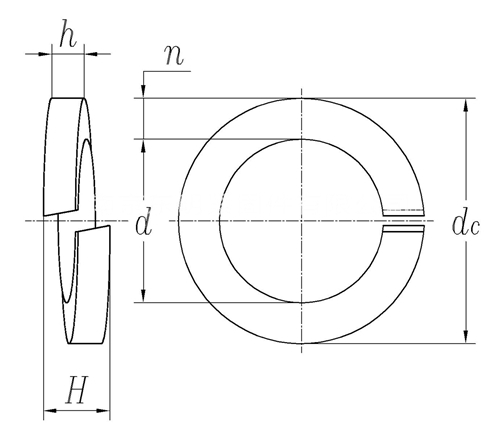

| 公称直径 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| d | 最大值 | 2.34 | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 | 11.53 |
| 最小值 | 2.2 | 2.69 | 3.6 | 4.45 | 5.41 | 7.28 | 9.23 | 11.1 | |
| h | 公称 | 0.6 | 0.8 | 1.1 | 1.3 | 1.6 | 2 | 2.5 | 3 |
| 最大值 | 0.68 | 0.9 | 1.2 | 1.4 | 1.7 | 2.1 | 2.65 | 3.15 | |
| 最小值 | 0.52 | 0.7 | 1 | 1.2 | 1.5 | 1.9 | 2.35 | 2.85 | |
| n | 公称 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| 最大值 | 1.1 | 1.3 | 1.6 | 2.1 | 2.65 | 3.15 | 3.7 | 4.2 | |
| 最小值 | 0.9 | 1.1 | 1.4 | 1.9 | 2.35 | 2.85 | 3.3 | 3.8 | |
| H | 最小值=公称 | 1.2 | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 | 6 |
| 最大值 | 1.5 | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 | |
| dc | 参考 | 4.34 | 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 | 19.53 |
| 千件重(钢制)≈kg | 0.046 | 0.089 | 0.2 | 0.4 | 0.755 | 1.47 | 2.66 | 4.33 | |
