UNI 6604-1969 B型平键

工艺:

详细信息

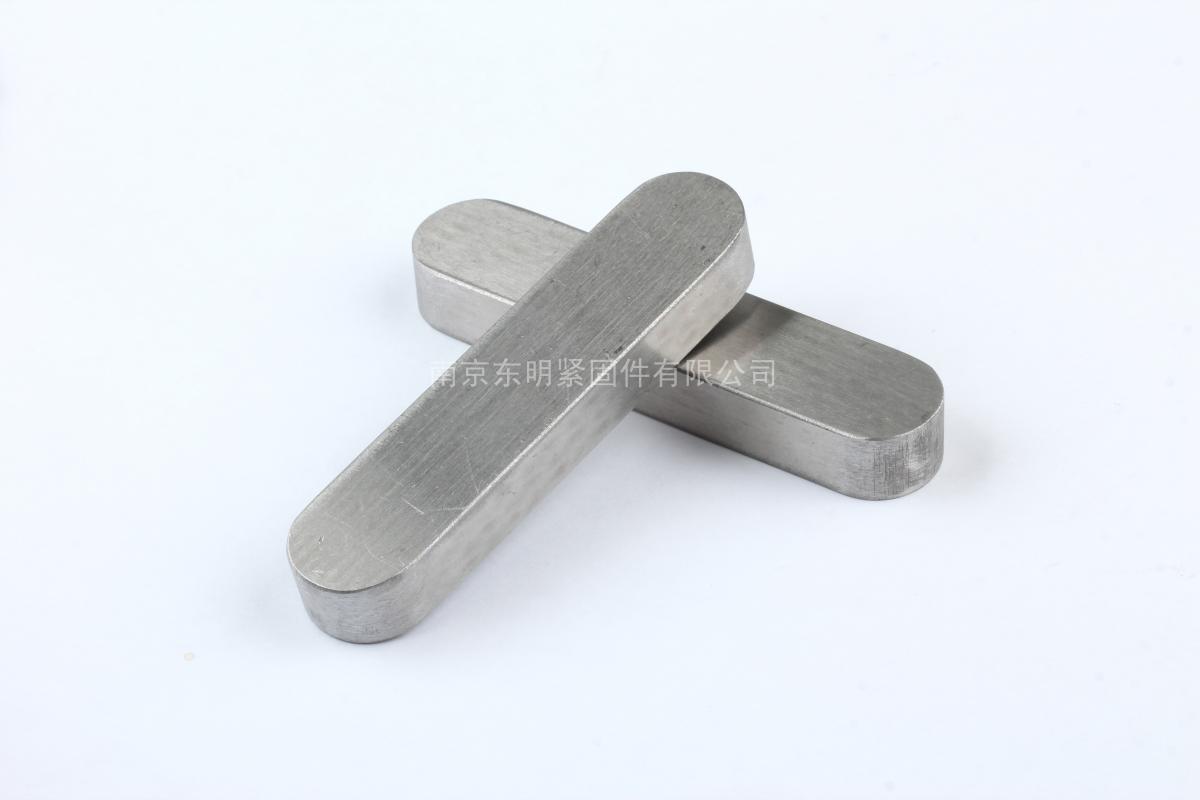

UNI 6604-1969 B型平键



品牌:FLYBEAR



材质:45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h9、高度公差可做到h11、长度公差可做到h14



表面处理:本色



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

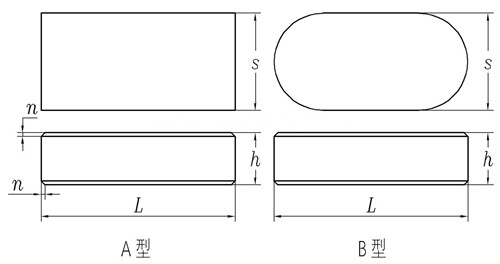

规格 2 3 4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28 32 32
h 最小值 1.975 2.975 3.97 4.97 5.97 6.91 7.91 7.91 8.91 9.91 10.89 11.89 13.89 13.89 15.89 17.89 19.87 21.87 24.87 27.87 31.84 31.84
最大值 2 3 4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28 32 32
n 最小值 0.16 0.16 0.16 0.25 0.25 0.25 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 1 1 1 1 1.6 1.6
最大值 0.25 0.25 0.25 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 1.2 1.2 1.2 1.2 2 2
s 最小值 1.975 2.975 3.97 4.97 5.97 7.964 9.964 11.957 13.957 15.957 17.957 19.948 21.948 24.948 27.948 31.938 35.938 39.938 44.938 49.938 55.926 62.926
最大值 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63
使用在 轴直径 6≤d≤8 8 10 12 17 22 30 38 44 50 58 65 75 85 95 110 130 150 170 200 230 260
