GB/T 1096-2003 普通平键B型

工艺:

详细信息

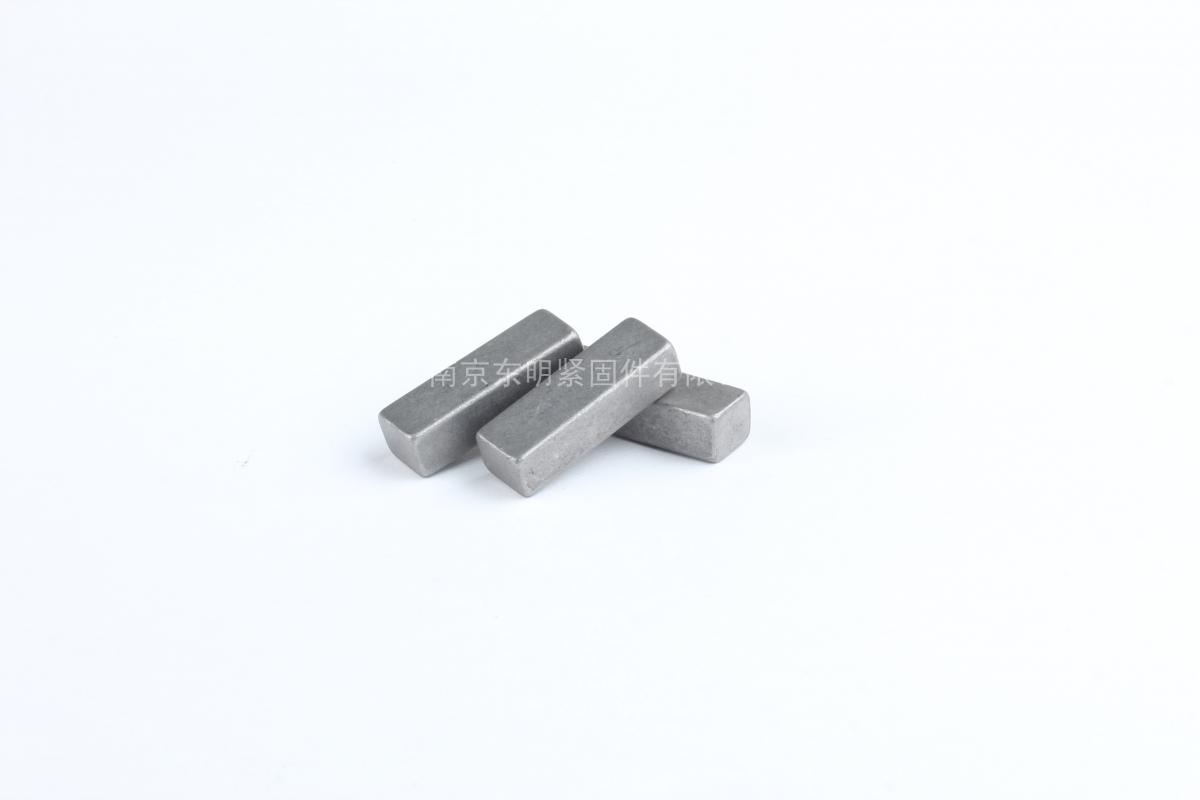

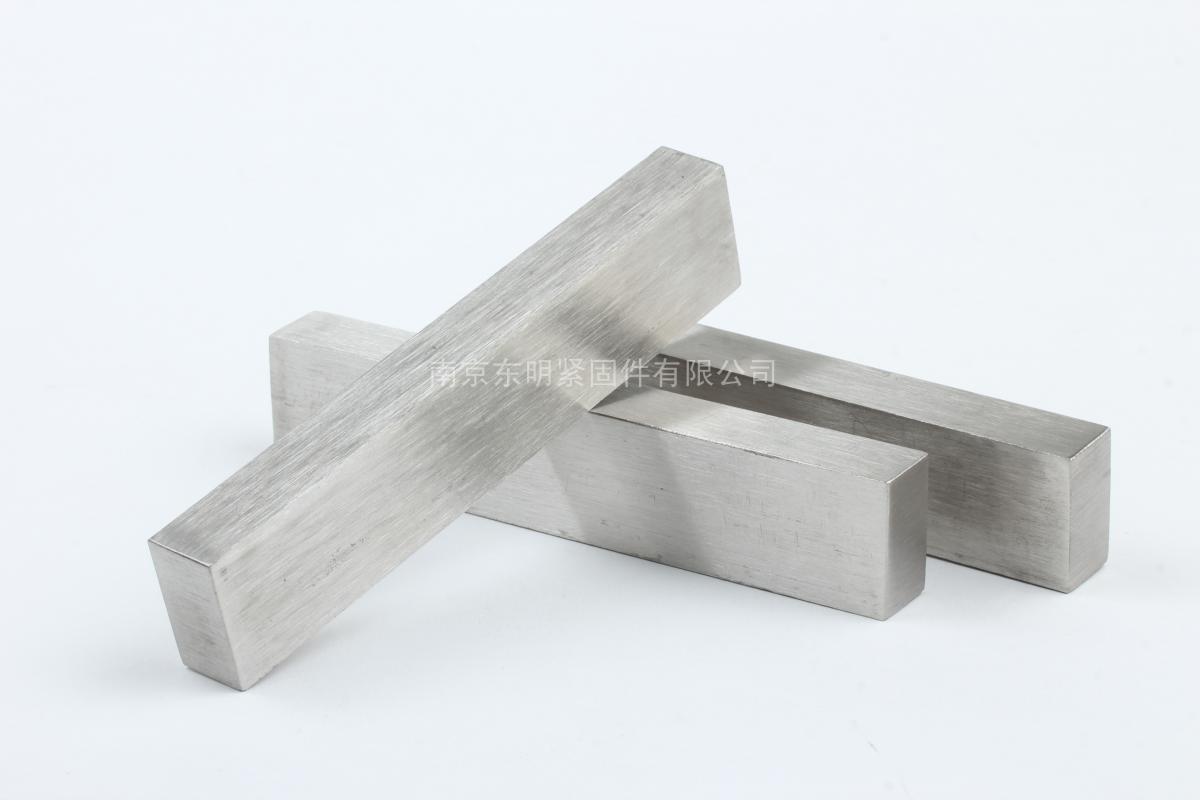

GB/T 1096-2003 普通平键B型



品牌:FLYBEAR



材质:45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h9、高度公差可做到h11、长度公差可做到h14



表面处理:本色



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

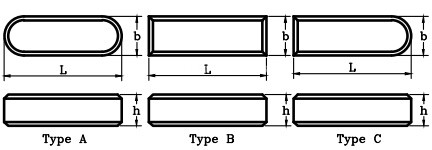

基本尺寸 b 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
b h8 最大值 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
最小值 1.986 2.986 3.982 4.982 5.982 7.978 9.978 11.973 13.973 15.973 17.973 19.967 21.967 24.967 27.967 31.961 35.961 39.961 44.961 49.961 55.954 62.954 69.954 79.954 89.946 99.946
h 最大值=公称   2 3 4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28 32 32 36 40 45 50
矩形(h11) 最小值 - - - - - 6.91 7.91 7.91 8.91 9.91 10.89 11.89 13.89 13.89 15.89 17.89 19.87 21.87 24.87 27.87 31.84 31.84 35.84 39.84 44.84 49.84
方形(h8) 最小值 1.986 2.986 3.982 4.982 5.982 - - - - - - - - - - - - - - - - - - - - -
