ANSI ASME B18.25.3M 米制平键(TYPEC)

工艺:

详细信息

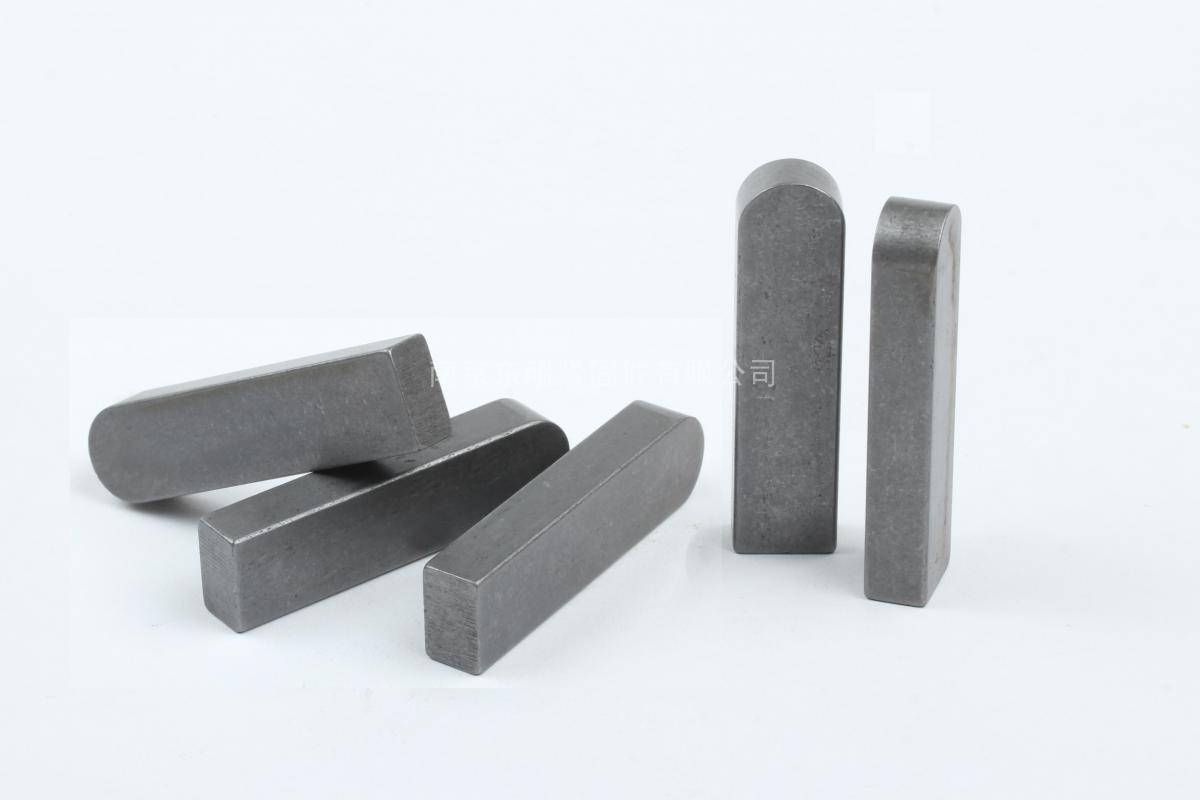

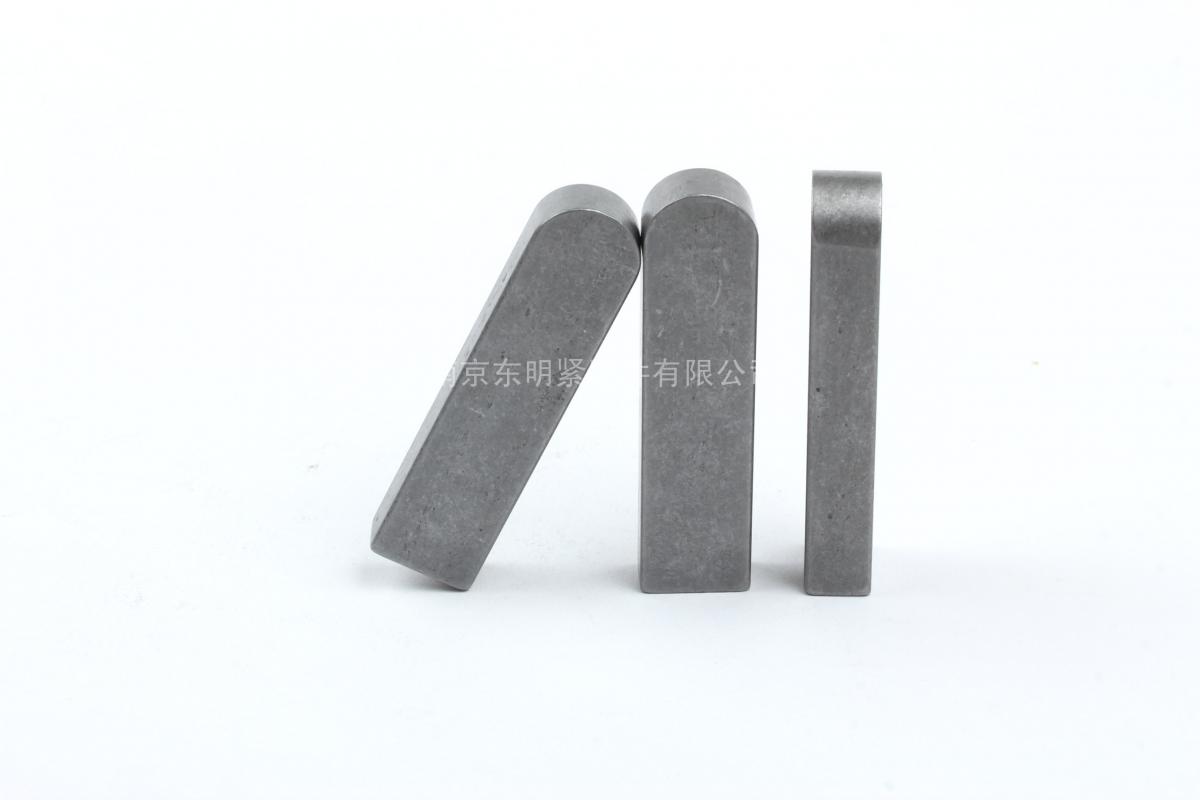

ANSI ASME B18.25.3M 米制平键(TYPEC)



品牌:FLYBEAR



材质:45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h8、高度公差可做到h11、长度公差可做到h14



表面处理:本色



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

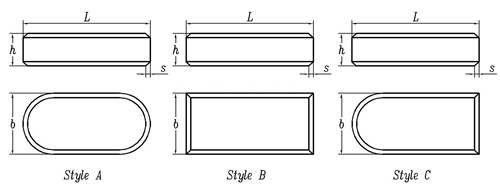

规格 2 3 4 5 6 5 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 25 25 28 28 32 32 36 36 40 45 50 56 63 70 80 90 100
类型 方形 方形 方形 方形 方形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形 矩形
b 最小值   2 3 4 5 6 5 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 25 25 28 28 32 32 36 36 40 45 50 56 63 70 80 90 100
最大值   2.04 3.04 4.045 5.045 6.045 5.045 6.045 8.05 8.05 10.05 10.05 12.075 12.075 14.075 14.075 16.075 16.075 18.075 18.075 20.05 20.05 22.05 22.05 25.05 25.05 28.05 28.05 32.09 32.09 36.09 36.09 40.09 45.09 50.09 56.125 63.125 70.125 80.125 90.135 100.135
h 最小值   2 3 4 5 6 3 4 5 7 6 8 6 8 6 9 7 10 7 11 8 12 6 14 9 14 10 16 11 18 12 20 22 25 28 32 32 36 40 45 50
最大值   2.04 3.04 4.045 5.045 6.045 3.16 4.175 5.175 7.19 6.175 8.19 6.175 8.19 6.175 9.19 7.19 10.19 7.19 11.21 8.19 12.21 6.175 14.21 9.21 14.19 10.21 16.28 11.28 18.28 12.28 20.28 22.28 25.28 28.28 32.31 32.31 36.31 40.31 45.31 50.31
s 最小值   0.16 0.16 0.16 0.25 0.25 0.25 0.25 0.25 0.25 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 1 1 1 1 1 1.6 1.6 1.6 2.5 2.5 2.5
最大值   0.25 0.25 0.25 0.4 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1.2 1.2 1.2 1.2 1.2 2 2 2 3 3 3
L 6~20 6~36 8~45 10~56 14~70 10~56 14~70 18~90 18~90 22~110 22~110 28~140 28~140 36~160 36~160 45~180 45~180 50~200 50~200 56~220 63~260 70~280 80~320 90~360 100~400 - - - - - - - - - - - - - - -
