GB/T 1097 - 2003 B型 导向型平键

工艺：

详细信息

GB/T 1097 - 2003 B型 导向型平键



品牌：FLYBEAR



材质：45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h8、高度公差可做到h11、长度公差可做到h14



表面处理：本色



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

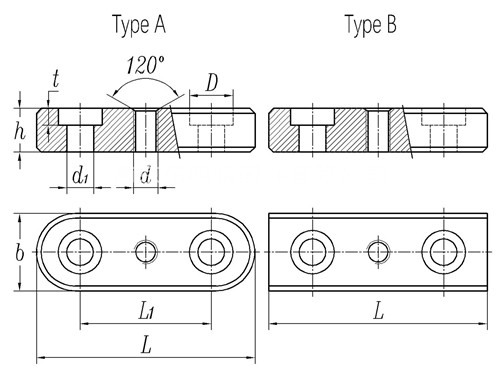

基本尺寸 b 8 10 12 14 16 18 20 22 25 28 32 36 40 45
b h8 最大值 8 10 12 14 16 18 20 22 25 28 32 36 40 45
最小值 7.978 9.978 11.973 13.973 15.973 17.973 19.967 21.967 24.967 27.967 31.961 35.961 39.961 44.961
h h11 最大值 7 8 8 9 10 11 12 14 14 16 18 20 22 25
最小值 6.91 7.91 7.91 8.91 9.91 10.89 11.89 13.89 13.89 15.89 17.89 19.87 21.87 24.87
t 　 2.4 2.4 3 3.5 3.5 4.5 4.5 4.5 6 6 7 8 8 8
d 　 M3 M3 M4 M5 M5 M6 M6 M6 M8 M8 M10 M12 M12 M12
d1 　 3.4 3.4 4.5 5.5 5.5 6.6 6.6 6.6 9 9 11 14 14 14
D 　 6 6 8.5 10 10 12 12 12 15 15 18 22 22 22
