GB/T 1097 - 2003 A型 导向型平键
工艺:
详细信息

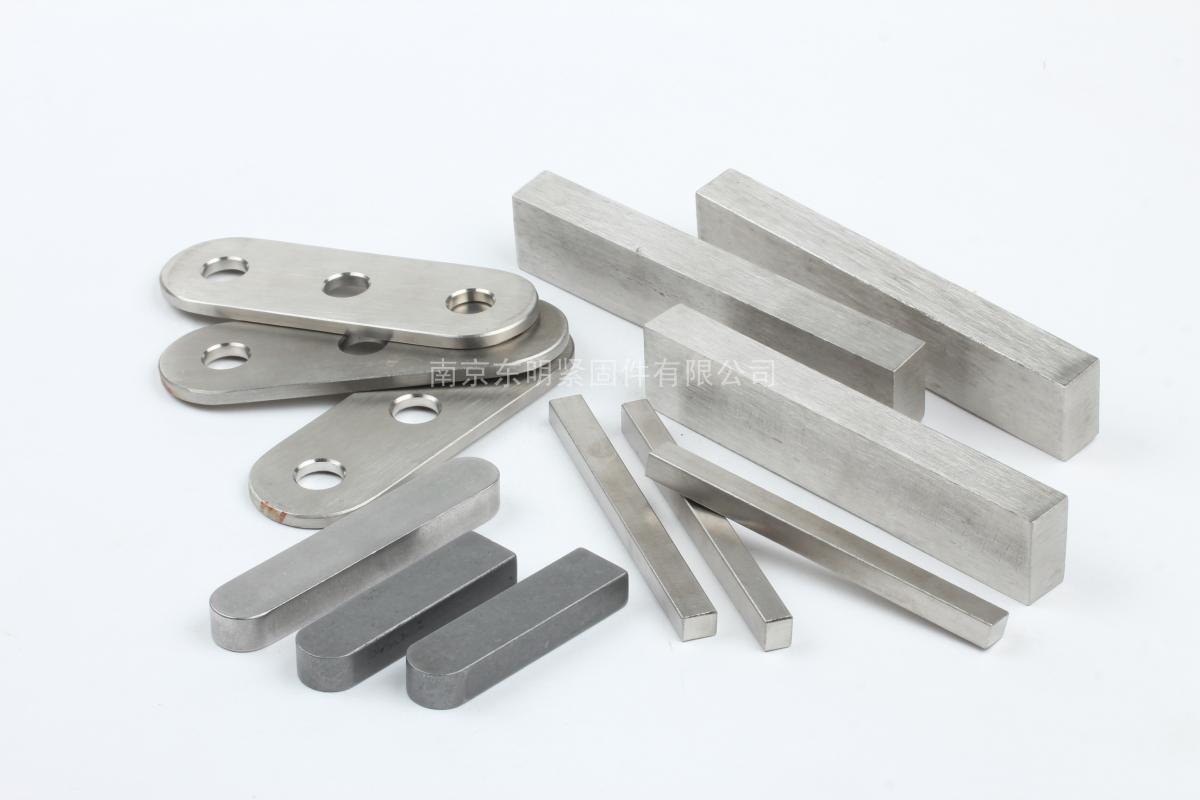

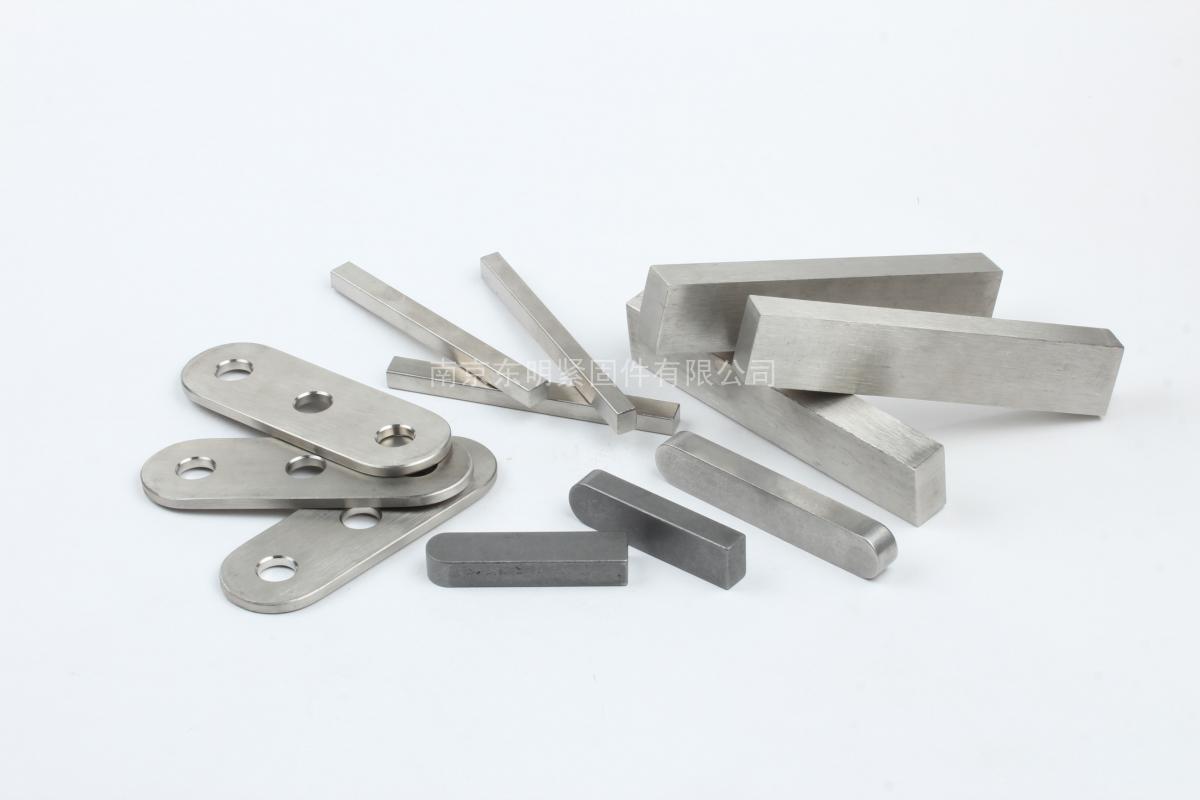

GB/T 1097 - 2003 A型 导向型平键
品牌:FLYBEAR
材质:45#、304、316、2205、2Cr13、17-4PH等特殊材质
宽度公差可做到h8、高度公差可做到h11、长度公差可做到h14
表面处理:本色
电话咨询:400-086-0001 025-86183701-8026
徐小姐
邮件咨询:dm8026@18luosi.com
QQ咨询:2850588428

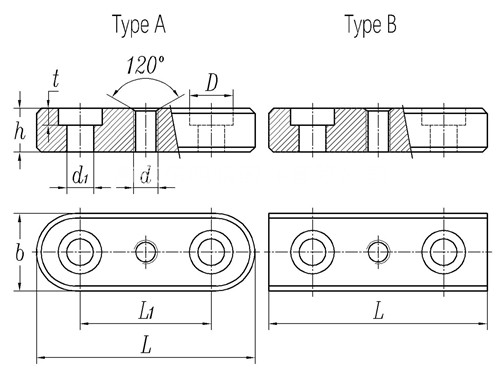

基本尺寸 b | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | ||||
b | h8 | 最大值 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | ||
最小值 | 7.978 | 9.978 | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | ||||
h | h11 | 最大值 | 7 | 8 | 8 | 9 | 10 | 11 | 12 | 14 | 14 | 16 | 18 | 20 | 22 | 25 | ||
最小值 | 6.91 | 7.91 | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | ||||
t | 2.4 | 2.4 | 3 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 6 | 6 | 7 | 8 | 8 | 8 | ||||
d | M3 | M3 | M4 | M5 | M5 | M6 | M6 | M6 | M8 | M8 | M10 | M12 | M12 | M12 | ||||
d1 | 3.4 | 3.4 | 4.5 | 5.5 | 5.5 | 6.6 | 6.6 | 6.6 | 9 | 9 | 11 | 14 | 14 | 14 | ||||
D | 6 | 6 | 8.5 | 10 | 10 | 12 | 12 | 12 | 15 | 15 | 18 | 22 | 22 | 22 |
