GB/T 1097 - 1979 导向型平键

工艺:

详细信息

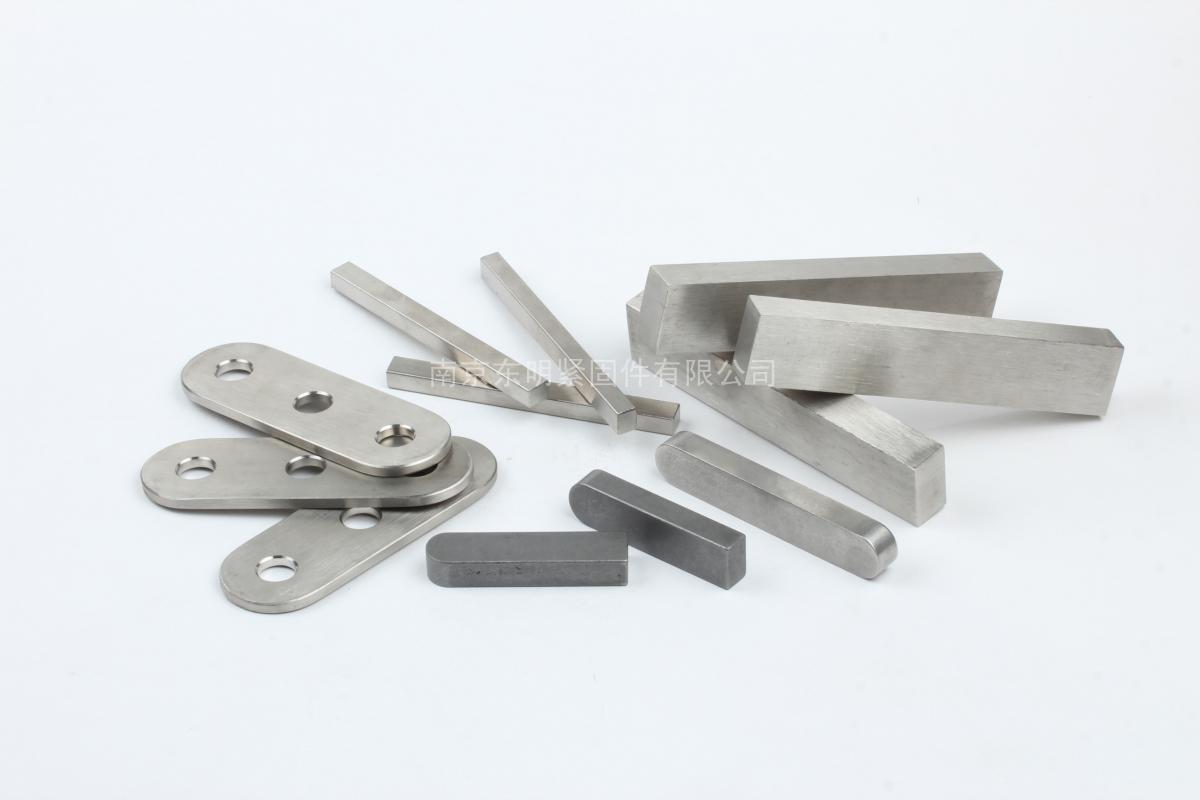

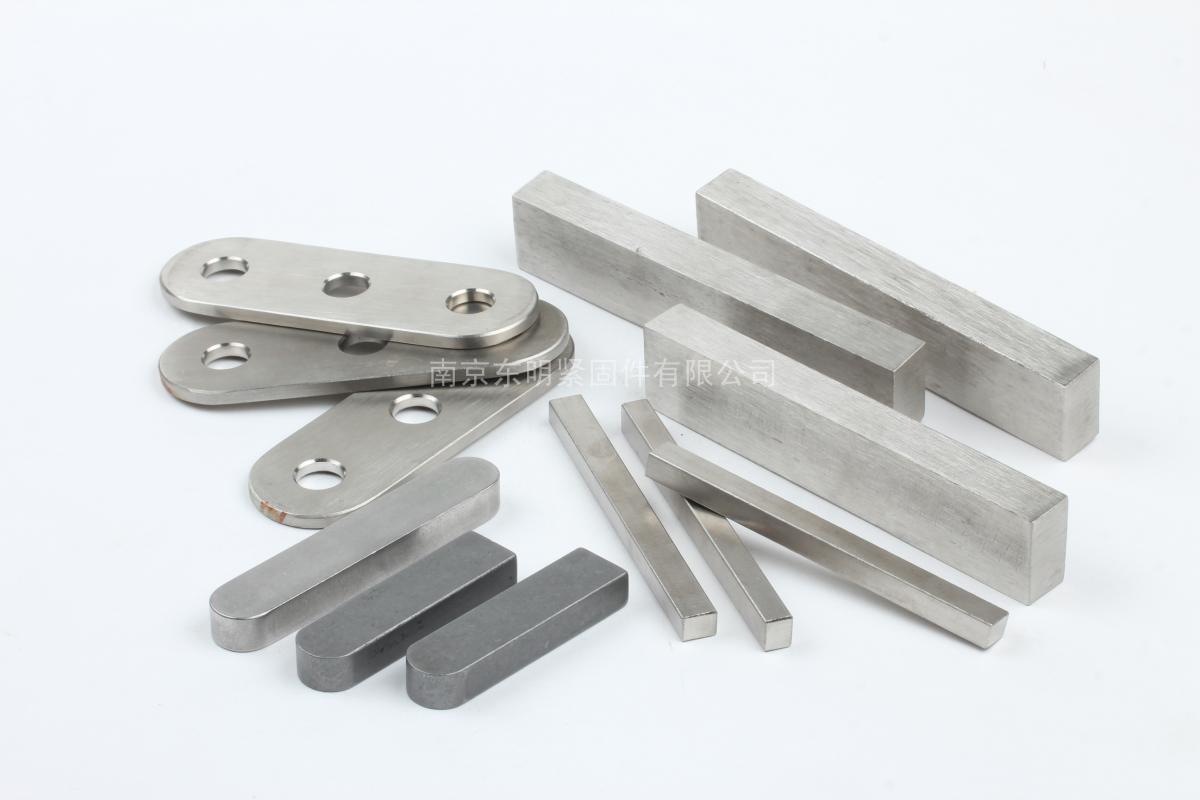

GB/T 1097 - 1979 A型 导向型平键



品牌:FLYBEAR



材质:45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h9、高度公差可做到h11、长度公差可做到H14



表面处理:本色



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

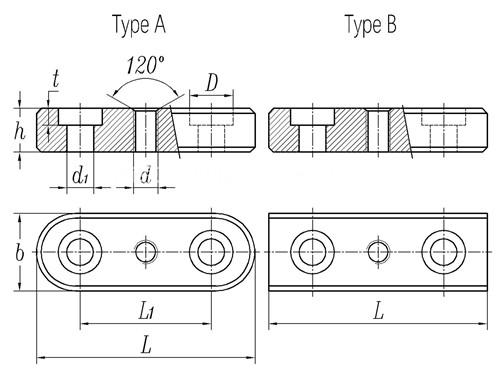

基本尺寸 b 8 10 12 14 16 18 20 22 25 28 32 36 40 45
b h9 最大值 8 10 12 14 16 18 20 22 25 28 32 36 40 45
最小值 7.964 9.964 11.964 13.957 15.957 17.957 19.957 21.948 24.948 27.948 31.948 35.938 39.938 44.938
h h11 最大值 7 8 8 9 10 11 12 14 14 16 18 20 22 25
最小值 6.91 7.91 7.91 8.91 9.91 10.89 11.89 13.89 13.89 15.89 17.89 19.87 21.87 24.87
t   2.4 2.4 3 3.5 3.5 4.5 4.5 4.5 6 6 7 8 8 8
d   M3 M3 M4 M5 M5 M6 M6 M6 M8 M8 M10 M10 M10 M10
d1   3.4 3.4 4.5 5.5 5.5 6.6 6.6 6.6 9 9 11 11 11 11
D   6 6 8.5 10 10 12 12 12 15 18 18 18 18 18
对A型应减去的重量(kg≈)   0.76 1.4 2 3 4.3 6 8 11 15 21 31 44 59 85
