DIN 1473 - 1978 带倒角及全长平行沟槽的槽销
工艺：
详细信息

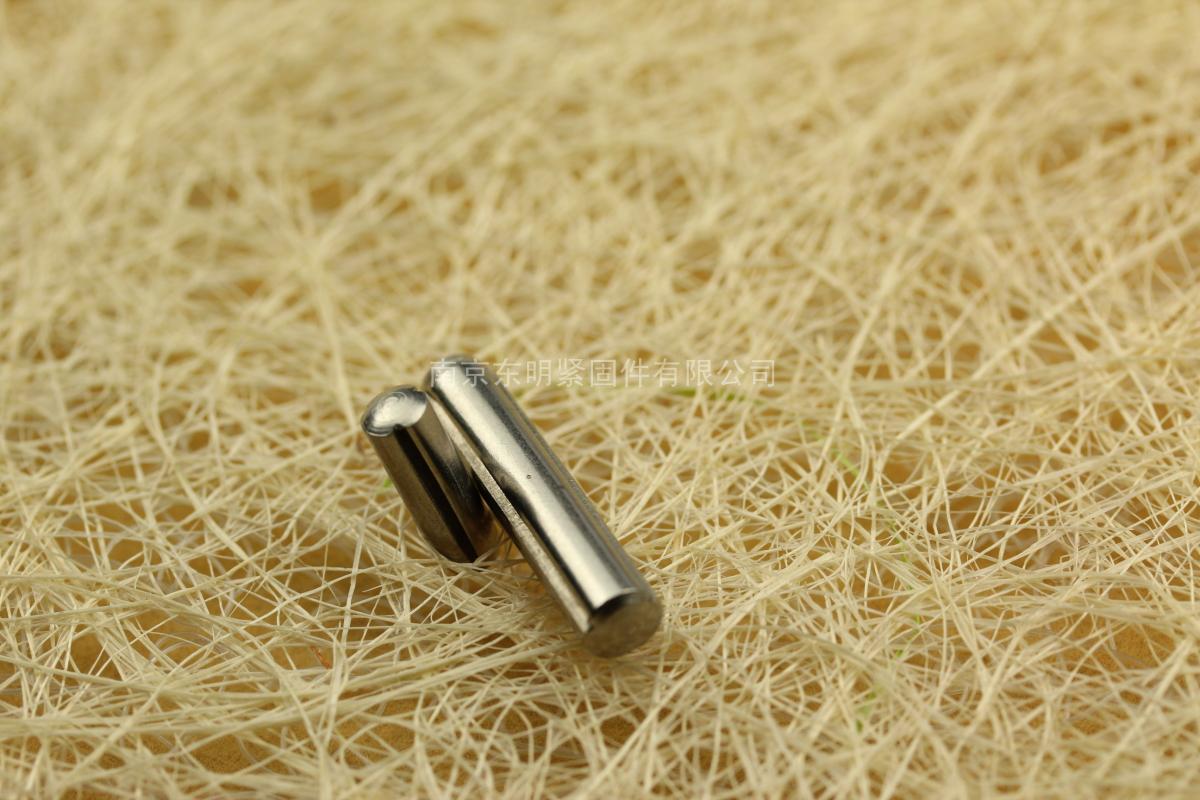

DIN 1473 - 1978 带倒角及全长平行沟槽的槽销
材质:45#、轴承钢、合金钢、不锈钢、特殊材料等
等级：450-500HV；550-650HV；可根据客户要求进行定制生产
表面处理：本色
直径公差带：m6；可根据客户要求进行定制生产
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
| 公称直径 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ20 | Φ25 | |
| d | 最大值 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| 最小值 | 0.775 | 0.975 | 1.175 | 1.475 | 1.975 | 2.475 | 2.975 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | 13.89 | 15.89 | 19.87 | 24.87 | |
| C1 | ≈ | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 3 |
| c | ≈ | 0.55 | 0.57 | 0.6 | 0.8 | 0.9 | 1.2 | 1.3 | 1.8 | 2 | 2.5 | 2.8 | 3.5 | 3.7 | 4 | 4.3 | 5.2 | 6 |
| 双面抗剪,KN | 最小值 | 0.45 | 0.7 | 1 | 1.6 | 2.85 | 4.25 | 6.15 | 10.6 | 16.5 | 22.8 | 40.5 | 63.2 | 91 | 124 | 156.8 | 236.5 | 370.1 |
