JIS B 1196 - 2010 1A型和1B型六角焊接螺母
工艺：
详细信息

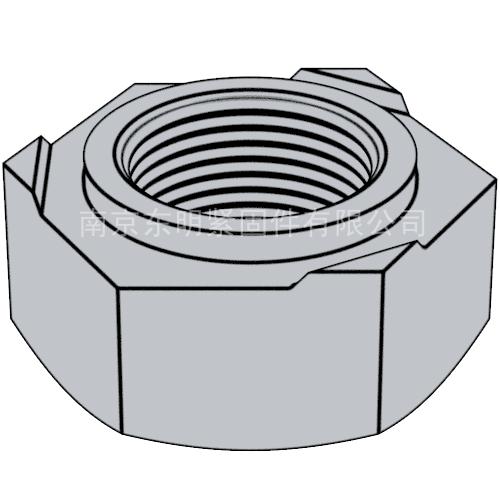

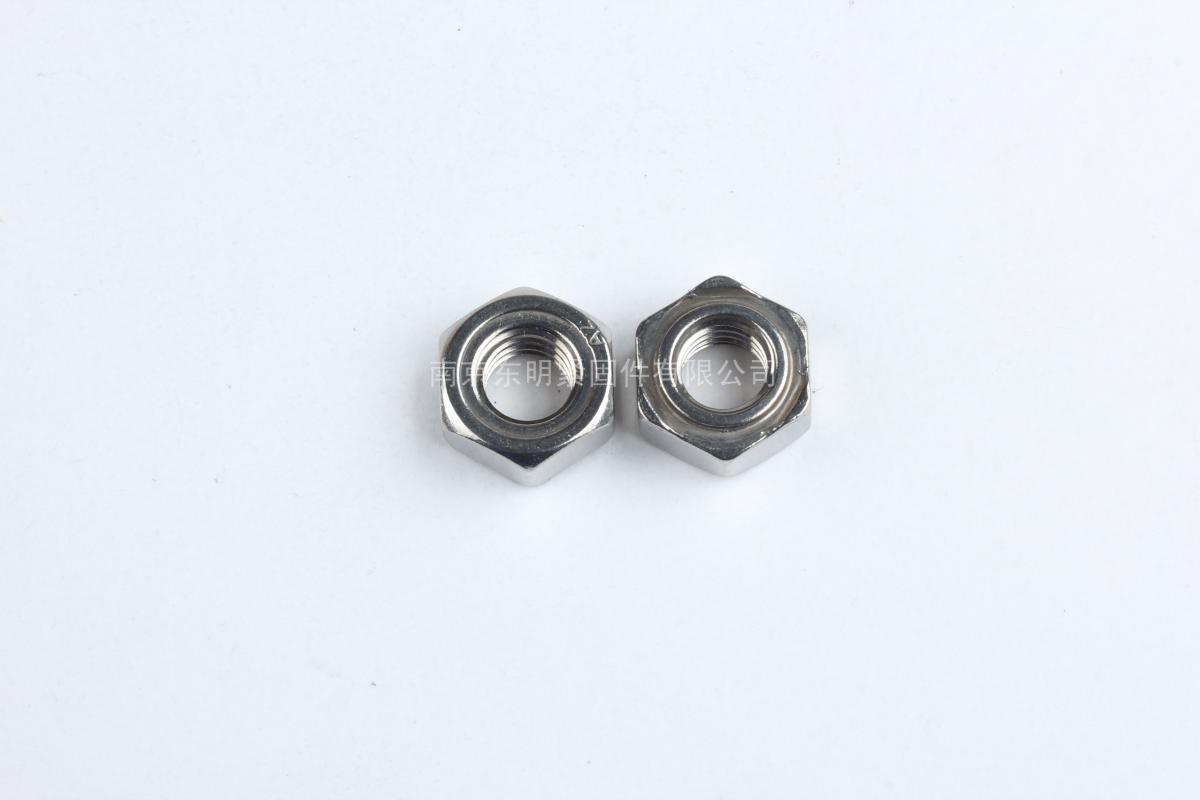

JIS B 1196 - 2010 1A型和1B型六角焊接螺母
材质、等级：4级、8级、10级、12级、A2-70、A4-70 、A4-80等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

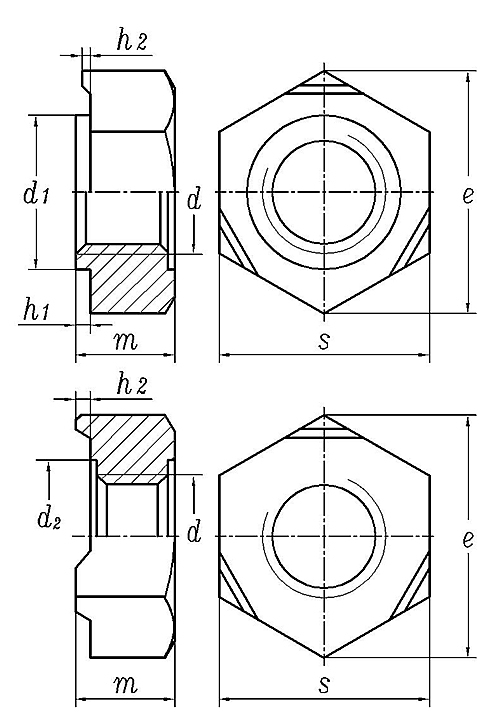

| 公称直径 d | M4 | M5 | M6 | M8 | M10 | M12 | ||
| P | 螺距 | 粗牙 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| 细牙 | - | - | - | 1 | 1.25 | 1.5 | ||
| 极细牙 | - | - | - | - | 1 | 1.25 | ||
| s | 最大值 | 11 | 11 | 13 | 15 | 17 | 19 | |
| 最小值 | 10.57 | 10.57 | 12.57 | 14.57 | 16.57 | 18.48 | ||
| m | 普通 | 最大值 | 5 | 5 | 6 | 7.5 | 9 | 11 |
| 最小值 | 4.7 | 4.7 | 5.7 | 7.14 | 8.64 | 10.57 | ||
| 加厚 | 最大值 | 5 | 5 | 6 | 7.5 | 10 | 12 | |
| 最小值 | 4.7 | 4.7 | 5.7 | 7.14 | 9.64 | 11.57 | ||
| d2 | ≈ | 7 | 7 | 9 | 11 | 13 | 15 | |
| d1 | 公称 | 7 | 7 | 9 | 11 | 13 | 15 | |
| 最大值 | 6.9 | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 | ||
| 最小值 | 6.7 | 6.7 | 8.7 | 10.7 | 12.7 | 14.7 | ||
| h1 | 最大值 | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 | |
| 最小值 | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 | ||
| h2 | 1A | 最大值 | 0.5 | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 |
| 最小值 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | ||
| 1B | 最大值 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | |
| 最小值 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | ||
