DIN 980(M) - 1987 金属锁片六角锁紧螺母

工艺:

详细信息

DIN 980(M) - 1987 金属锁片六角锁紧螺母



材质、等级:4级、8级、10级、12级、A2-70、A4-70 、A4-80等



表面处理:镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间:可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

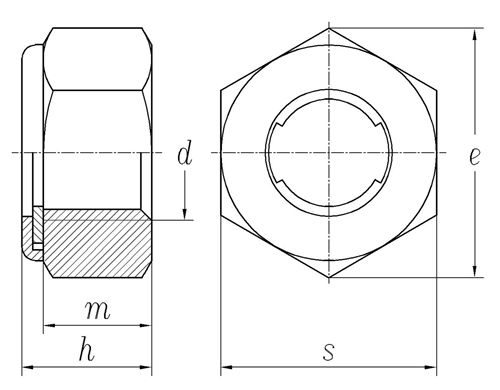

公称直径 M3 M4 M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39
P 螺距 0.5 0.7 0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
细牙 - - - - - 1 1.25 1.5 1.5 1.5 2 2 2 2 2 2 2 3 3
细牙 - - - - - - 1 1.25 - - 1.5 1.5 1.5 - - - - - -
e 最小值 6.01 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
h 最大值=公称 3.7 4.2 5.1 6 7 8 10 12 14 16 18 20 22 24 27 30 33 36 39
最小值 3.4 3.9 4.8 5.7 6.5 7.5 9 11 12 14 16 18 20 22 25 28 31 34 37
s 最大值=公称 5.5 7 8 10 11 13 17 19 22 24 27 30 32 36 41 46 50 55 60
最小值 5.32 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67 26.16 29.16 31 35 40 45 49 53.8 58.8
①,V型为单件式锁紧螺母, 无嵌件;
M型为两件式锁紧螺母, 有嵌件.
