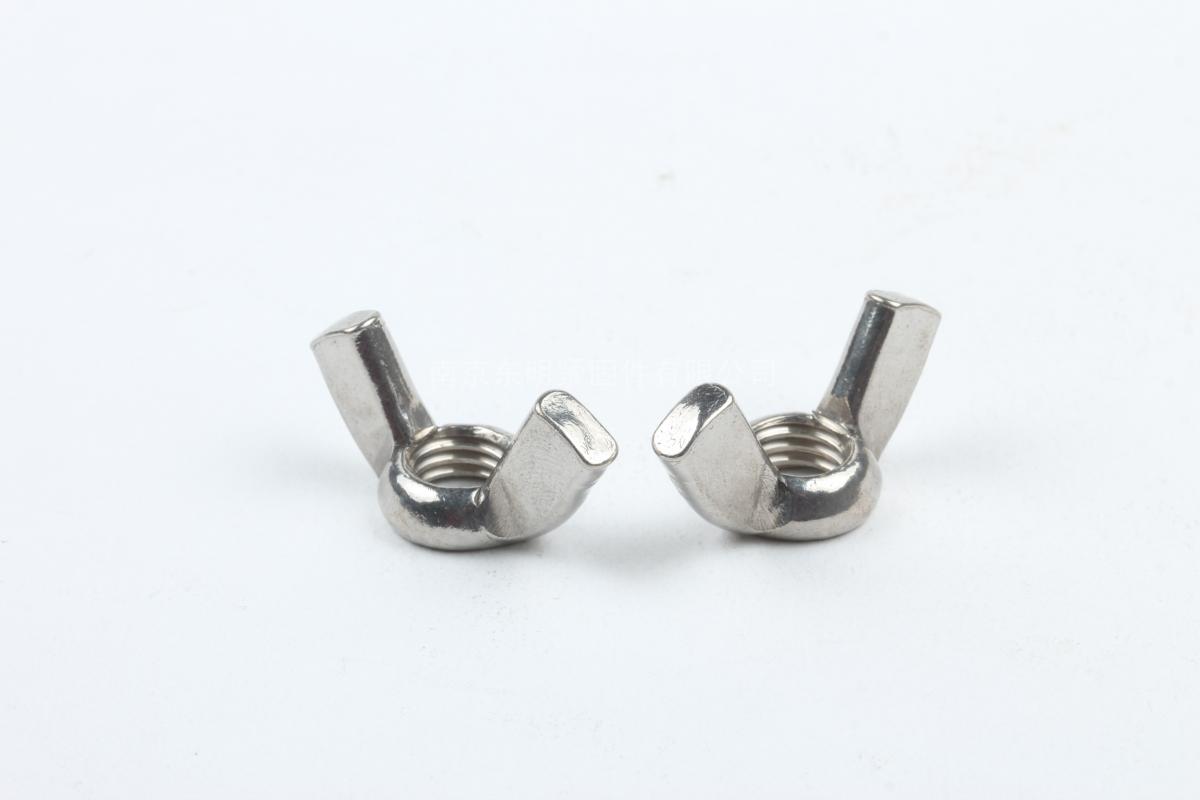

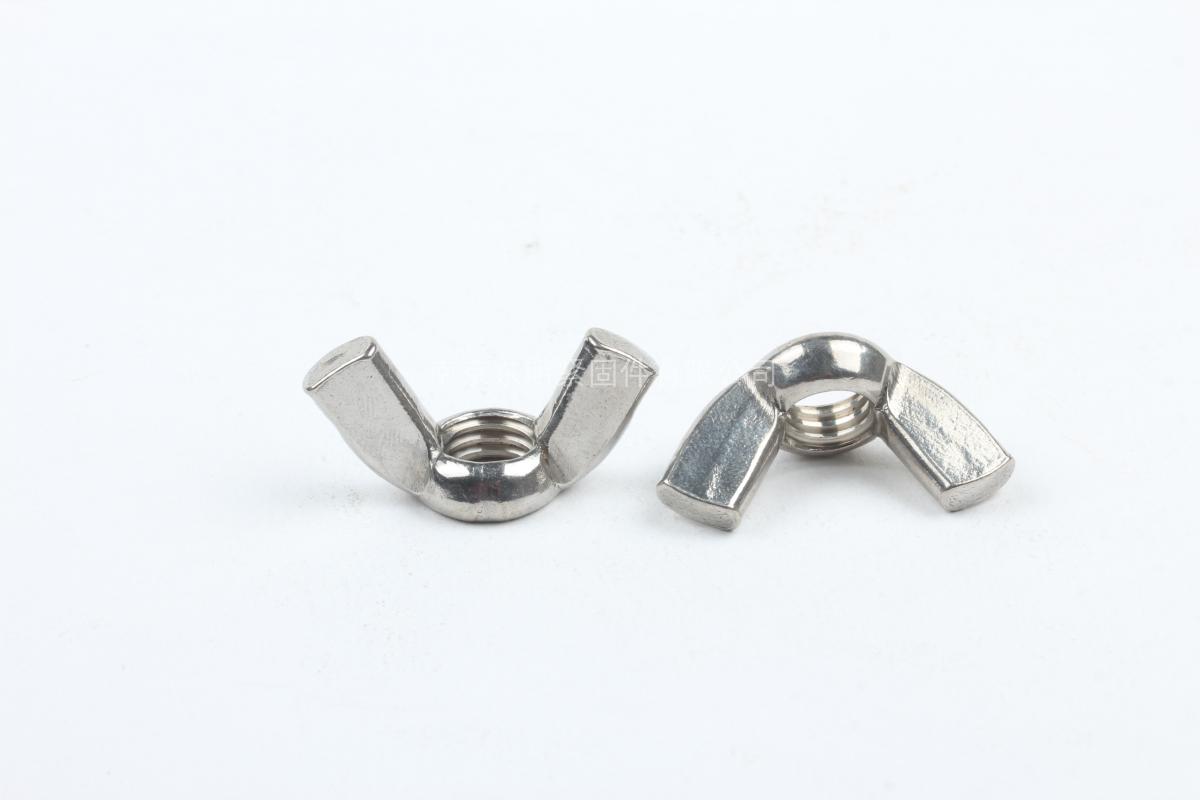

DIN 315 - 2016 蝶形螺母 圆翼
工艺：
详细信息
DIN 315 - 2016 蝶形螺母 圆翼 材质、等级：4级、8级、10级、12级、A2-70、A4-70 、A4-80等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

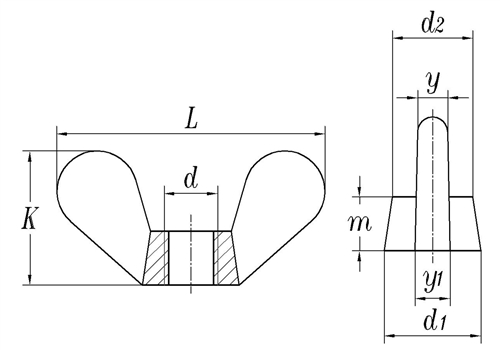

| 公称直径 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
| P | 粗牙螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| d1 | 最大值 | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| 最小值 | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 | |
| d2 | 最大值 | 7 | 9 | 11 | 12.5 | 16.5 | 19.5 | 23 | 29 | 37.5 |
| 最小值 | 5.5 | 7.5 | 9 | 10.5 | 14.5 | 17.5 | 21 | 27 | 35 | |
| L | 最大值 | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 |
| 最小值 | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 | |
| y | 最大值 | 1.9 | 2.3 | 2.3 | 2.8 | 4.4 | 4.9 | 6.4 | 6.9 | 9.4 |
| 最小值 | 1.1 | 1.5 | 1.5 | 2 | 3.6 | 4.1 | 5.6 | 6.1 | 8.6 | |
| y1 | 最大值 | 2.3 | 2.8 | 3.3 | 4.4 | 5.4 | 6.4 | 7.5 | 8 | 10.5 |
| 最小值 | 1.7 | 2.3 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7 | 9.5 | |
| k | 最大值 | 10.5 | 13 | 17 | 20 | 25 | 33.5 | 37.5 | 46.5 | 56.5 |
| 最小值 | 8.5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53.5 | |
| m | 最大值 | 4.6 | 6.5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
| 最小值 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 13 | 16 | 20 | |
