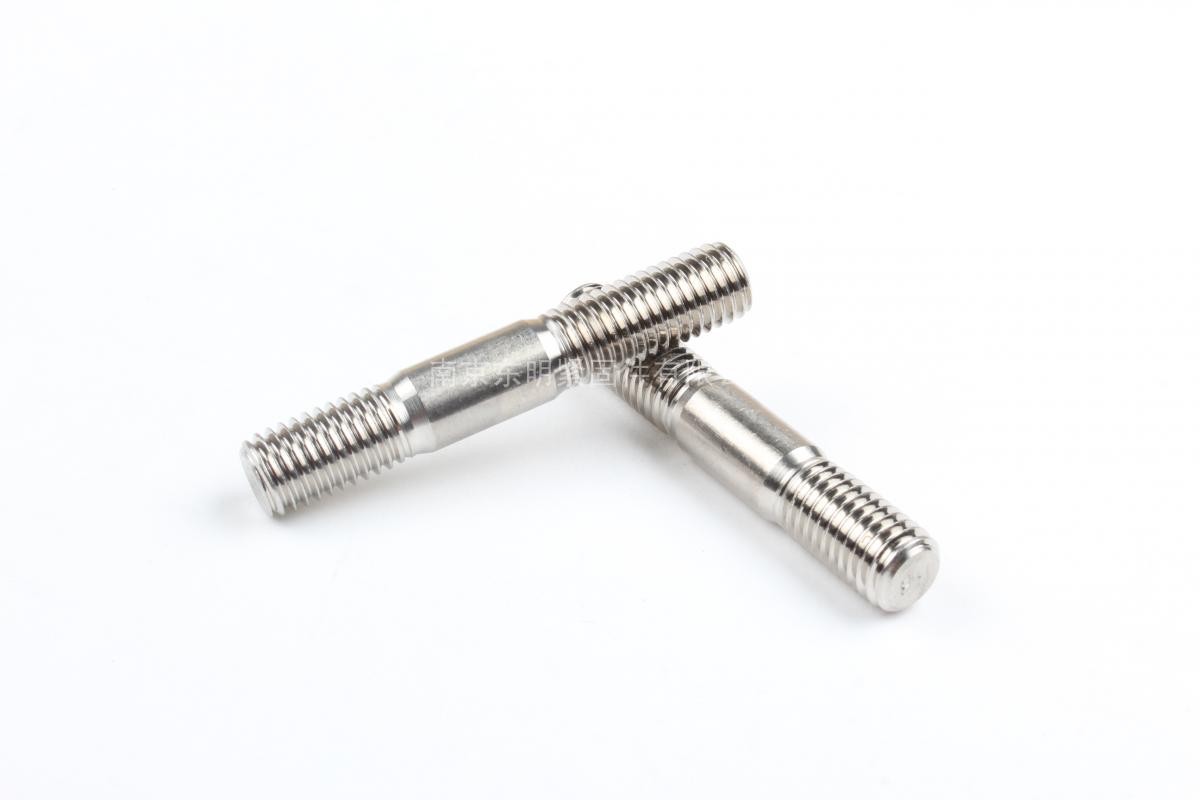

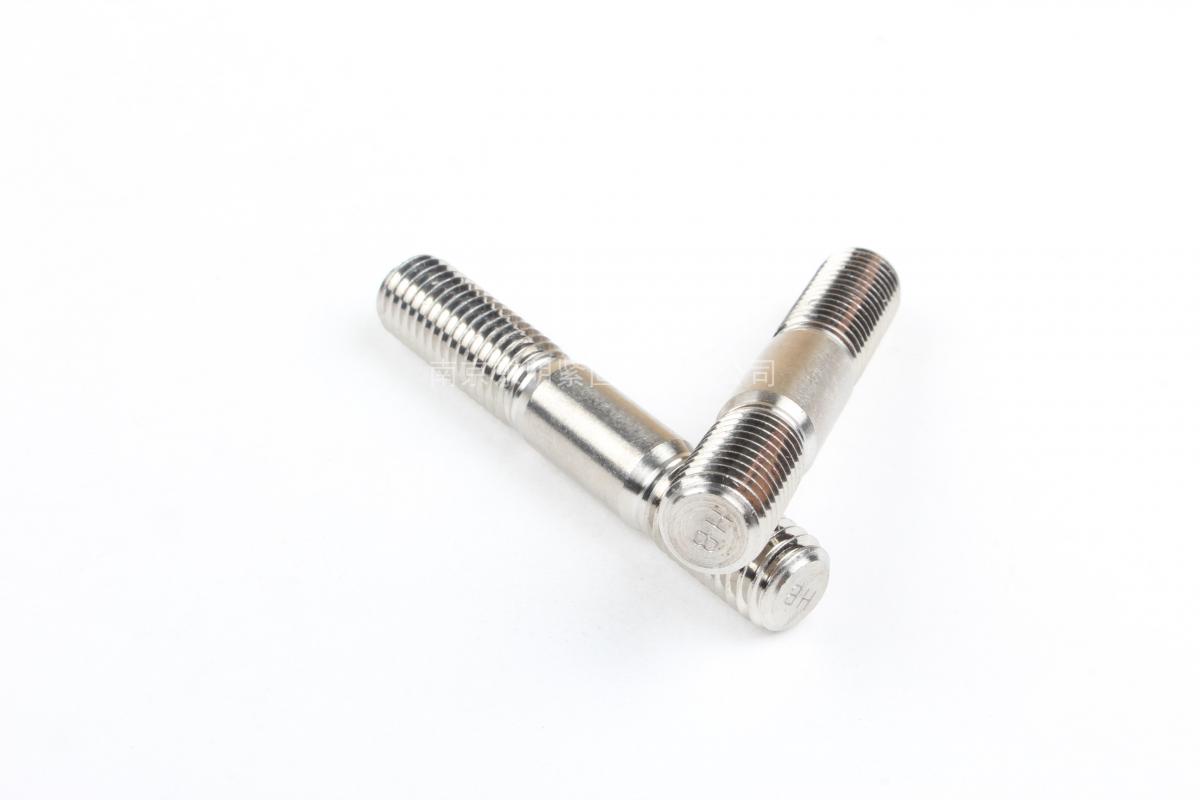

GB/T900 双头螺柱 b1=2d

工艺:

详细信息

GB/T900 双头螺柱 b1=2d 材质、等级:8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等



表面处理:镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间:可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

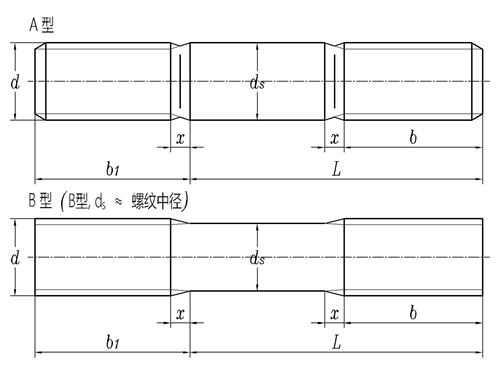

公称直径 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 M48
P 螺距 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 5
bm 公称 4 5 6 8 10 12 16 20 24 28 32 36 40 44 48 54 60 66 72 78 84 96
最小值 3.4 4.4 5.4 7.25 9.25 11.1 15.1 18.95 22.95 26.95 30.75 34.75 38.75 42.75 46.75 52.5 58.5 64.5 70.5 76.5 82.25 94.25
最大值 4.6 5.6 6.6 8.75 10.75 12.9 16.9 21.05 25.05 29.05 33.25 37.25 41.25 45.25 49.25 55.5 61.5 67.5 73.5 79.5 85.75 97.75
ds 最大值 2 2.5 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 39 42 48
最小值 1.75 2.25 2.75 3.7 4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38 41.38 47.38
①,P-粗牙螺距
Xmax=2.5P
ds约等于螺纹中经(仅适用于B型)
允许采用细牙螺纹或过渡配合螺纹
当b-bm≤5mm时,旋螺母一段应制成倒圆端,或在端面中心制出凹点
