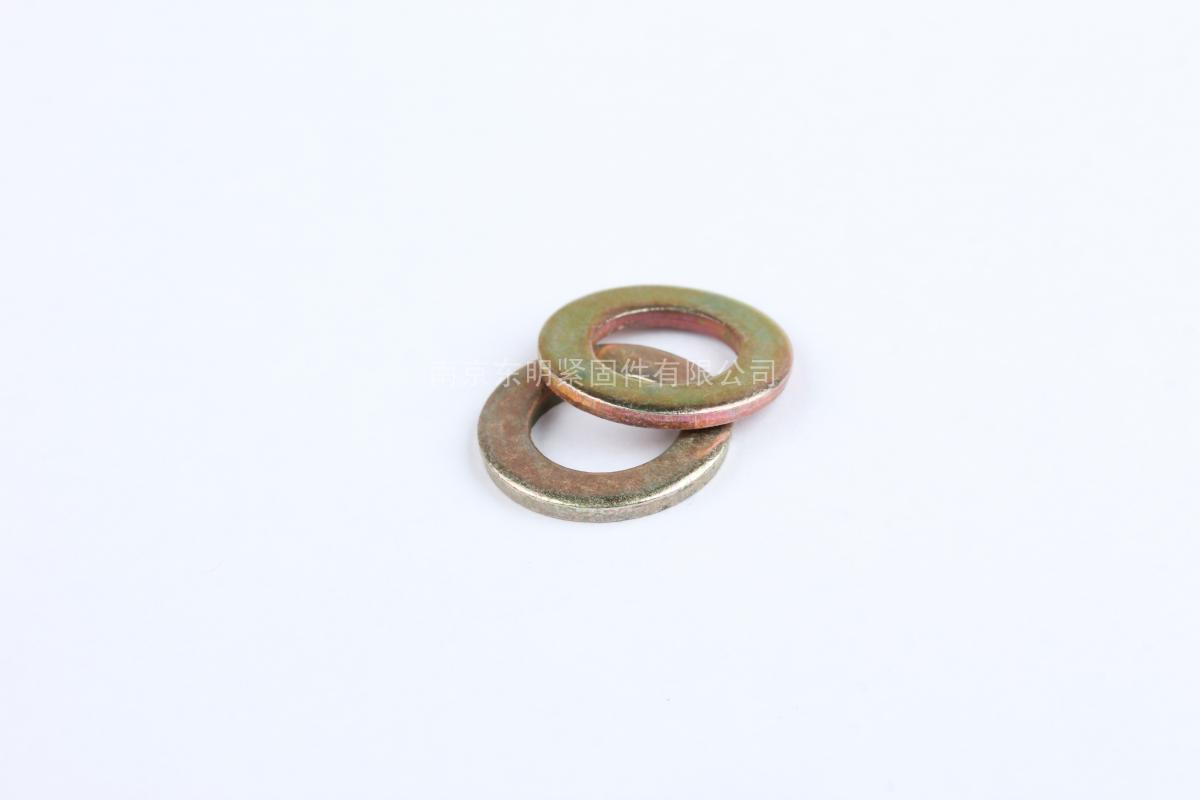

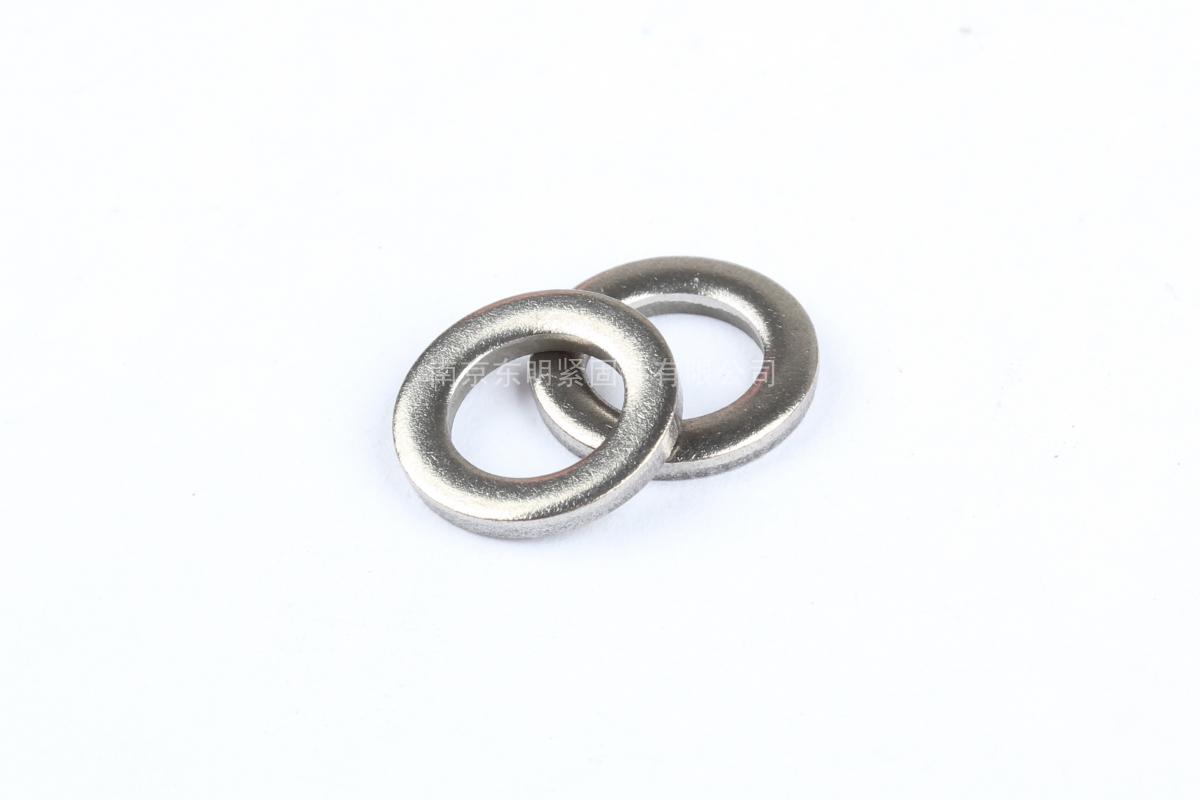

GB/T848 不锈钢垫圈
标准：DIN (-1)433-1990 A级垫圈，硬度最高250HV，主要用于圆柱头螺栓
工艺：冷镦
详细信息
GB/T 848 - 2002 A级小垫圈
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

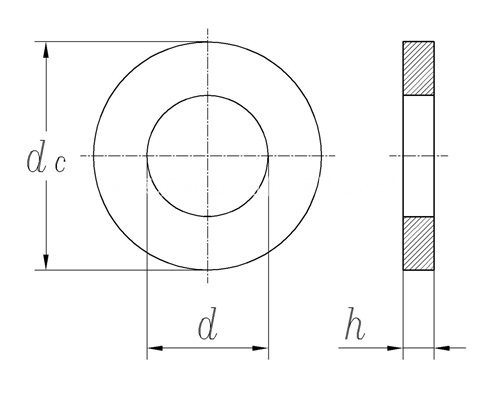

| 规格 | Φ1.6 | Φ2 | Φ2.5 | Φ3 | (Φ3.5) | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 | |
| d | 最小值=公称 | 1.7 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| 最大值 | 1.84 | 2.34 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.33 | 31.39 | 34.62 | 37.62 | |
| dc | 最大值=公称 | 3.5 | 4.5 | 5 | 6 | 7 | 8 | 9 | 11 | 15 | 18 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 |
| 最小值 | 3.2 | 4.2 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 10.57 | 14.57 | 17.57 | 19.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | 49.38 | 54.8 | 58.8 | |
| h | 公称 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1.6 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
| 最大值 | 0.35 | 0.35 | 0.55 | 0.55 | 0.55 | 0.55 | 1.1 | 1.8 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | |
| 最小值 | 0.25 | 0.25 | 0.45 | 0.45 | 0.45 | 0.45 | 0.9 | 1.4 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | |
| 千件重(钢制)≈kg | 0.017 | 0.029 | 0.055 | 0.079 | / | 0.14 | 0.326 | 0.79 | 1.52 | 2.11 | 2.85 | 5.41 | 7.63 | 9.97 | 13.22 | 15.5 | 22.1 | 28.4 | 37.95 | 61 | 68.77 | |
