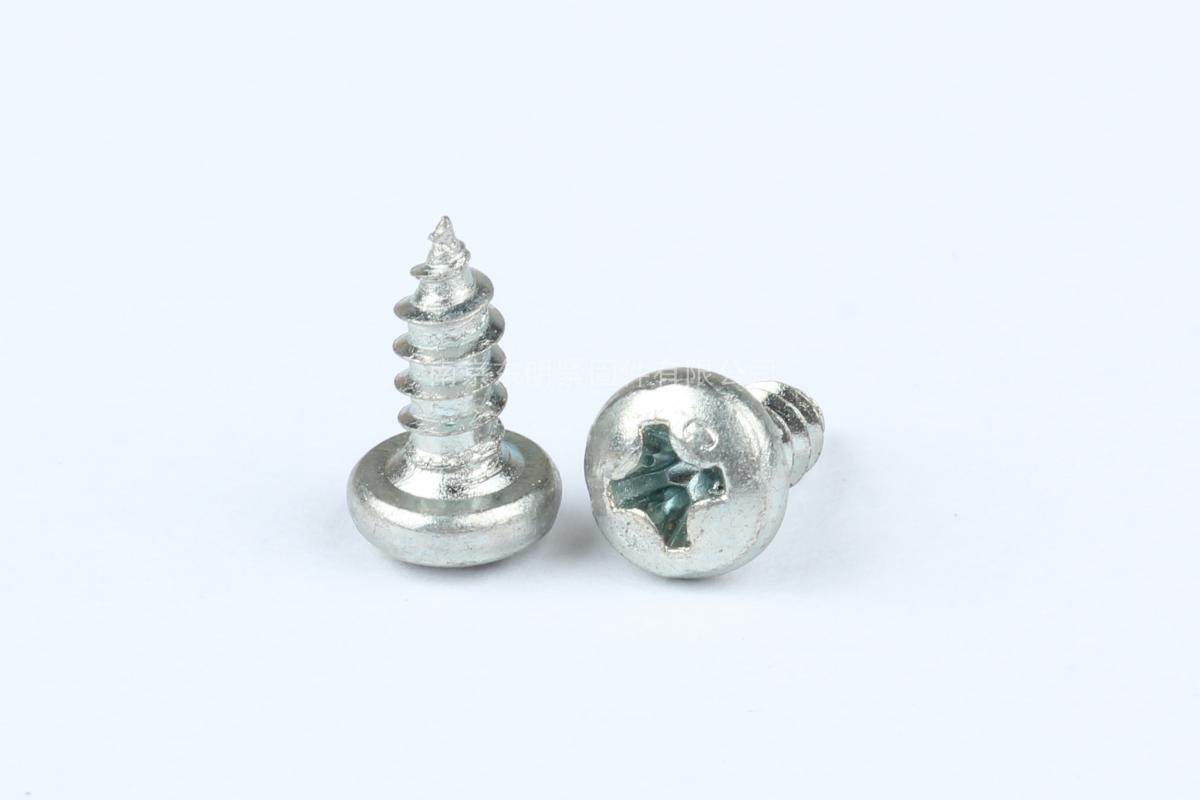

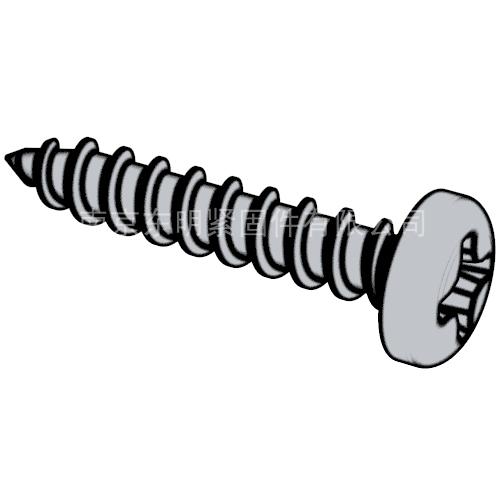

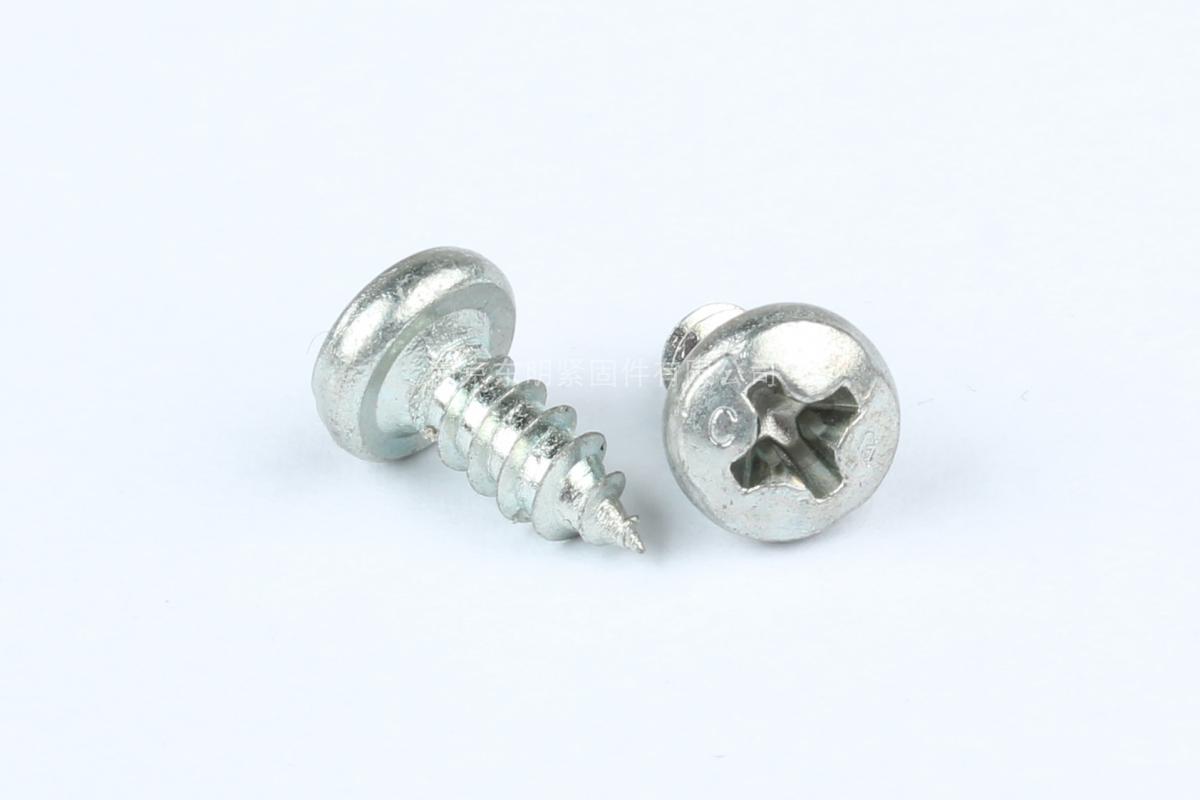

DIN 7981 - 1990 十字槽盘头自攻钉
标准：DIN 7981-1990 十字槽盘头自攻钉
工艺：冷镦
详细信息
DIN 7981 - 1990 十字槽盘头自攻钉
材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。
表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。
盐雾时间：可做48H、72H、120H、240H等。
可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

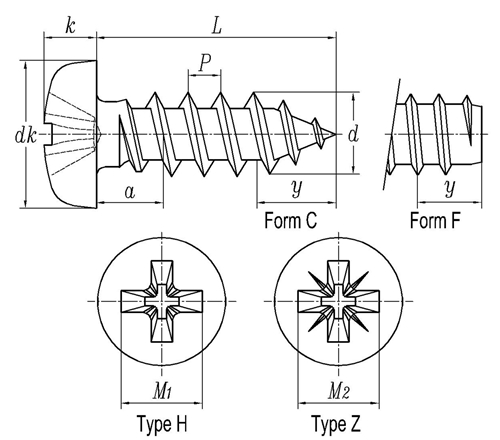

| 公称直径 | ST2.2 | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ||
| P | 螺距 | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | |
| a | 最大值 | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | |
| dk | 最大值=公称 | 4.2 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 | |
| 最小值 | 3.9 | 5.3 | 6.54 | 7.14 | 7.84 | 9.14 | 10.37 | 12.07 | ||
| k | 最大值=公称 | 1.8 | 2.2 | 2.6 | 2.8 | 3.05 | 3.55 | 3.95 | 4.55 | |
| 最小值 | 1.55 | 1.95 | 2.35 | 2.55 | 2.75 | 3.25 | 3.65 | 4.25 | ||
| y | 最大值 | C型 | 2 | 2.6 | 3.2 | 3.5 | 3.7 | 4.3 | 5 | 6 |
| F型 | 1.6 | 2.1 | 2.5 | 2.7 | 2.8 | 3.2 | 3.6 | 3.6 | ||
| 槽号 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | ||
| M1 | ≈ | 2.6 | 3 | 4.2 | 4.4 | 4.6 | 5 | 6.5 | 7.1 | |
| M2 | ≈ | 2.4 | 2.9 | 3.9 | 4.1 | 4.3 | 4.7 | 6.2 | 6.7 | |
